평성리 창고

평성리 창고는 창고 기능과 숲어린이집 아동의 이용을 함께 고려하는 시설이다. 동시대건축 소속으로 실시설계 단계부터 프로젝트를 주도했으며, 실시도면 전체를 작성했다. 소장 JUNGGU KIM의 검토·승인을 거쳐 설계와 시공 단계의 작업을 진행했다.

인허가 단계에는 참여하지 않았다. 인허가 도면은 기존 계획과 대지 조건을 확인하는 참고 자료로 사용했으며, 이 페이지는 직접 작성한 실시도면과 모델, 공사 진행 기록을 중심으로 구성했다.

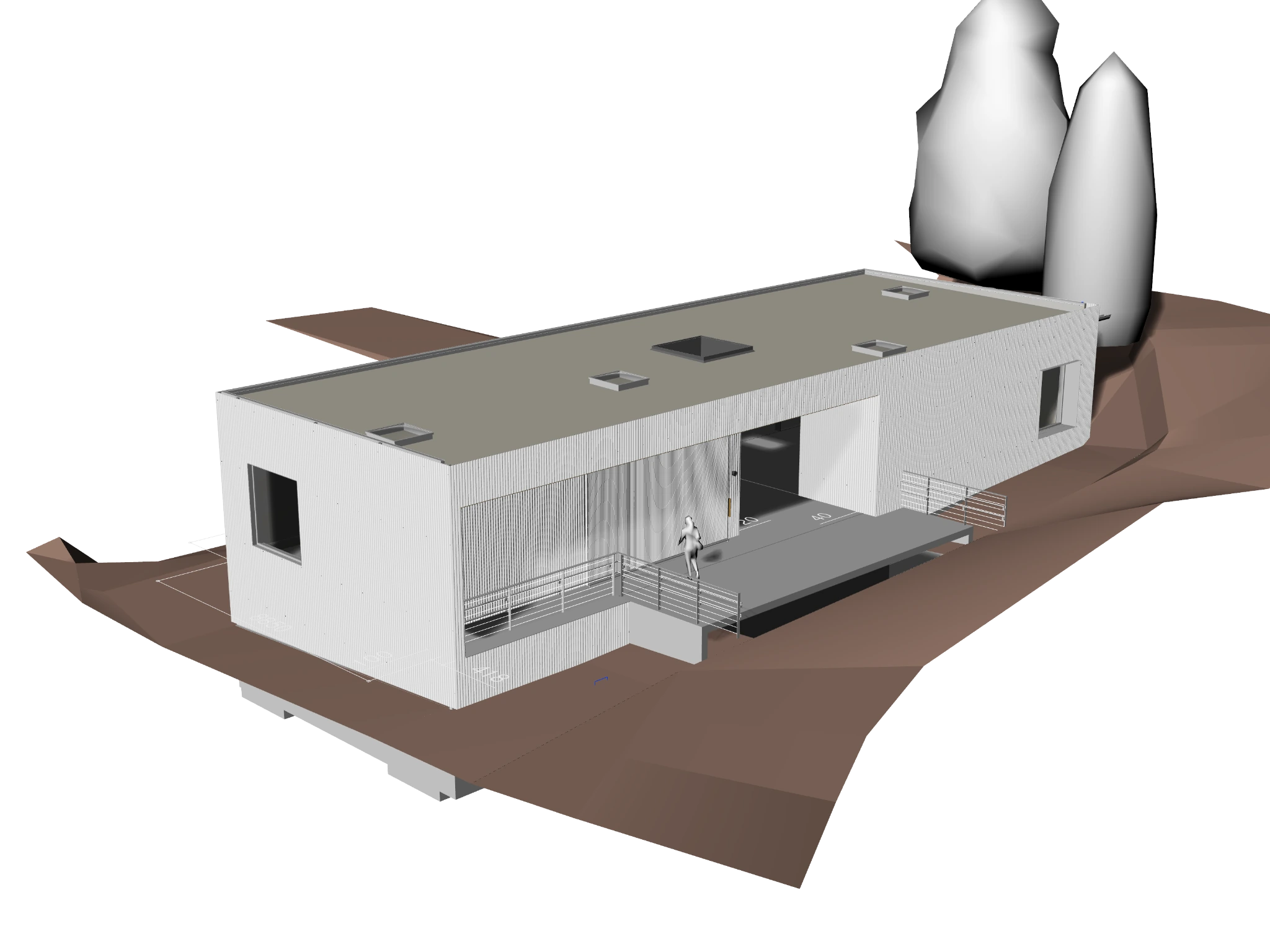

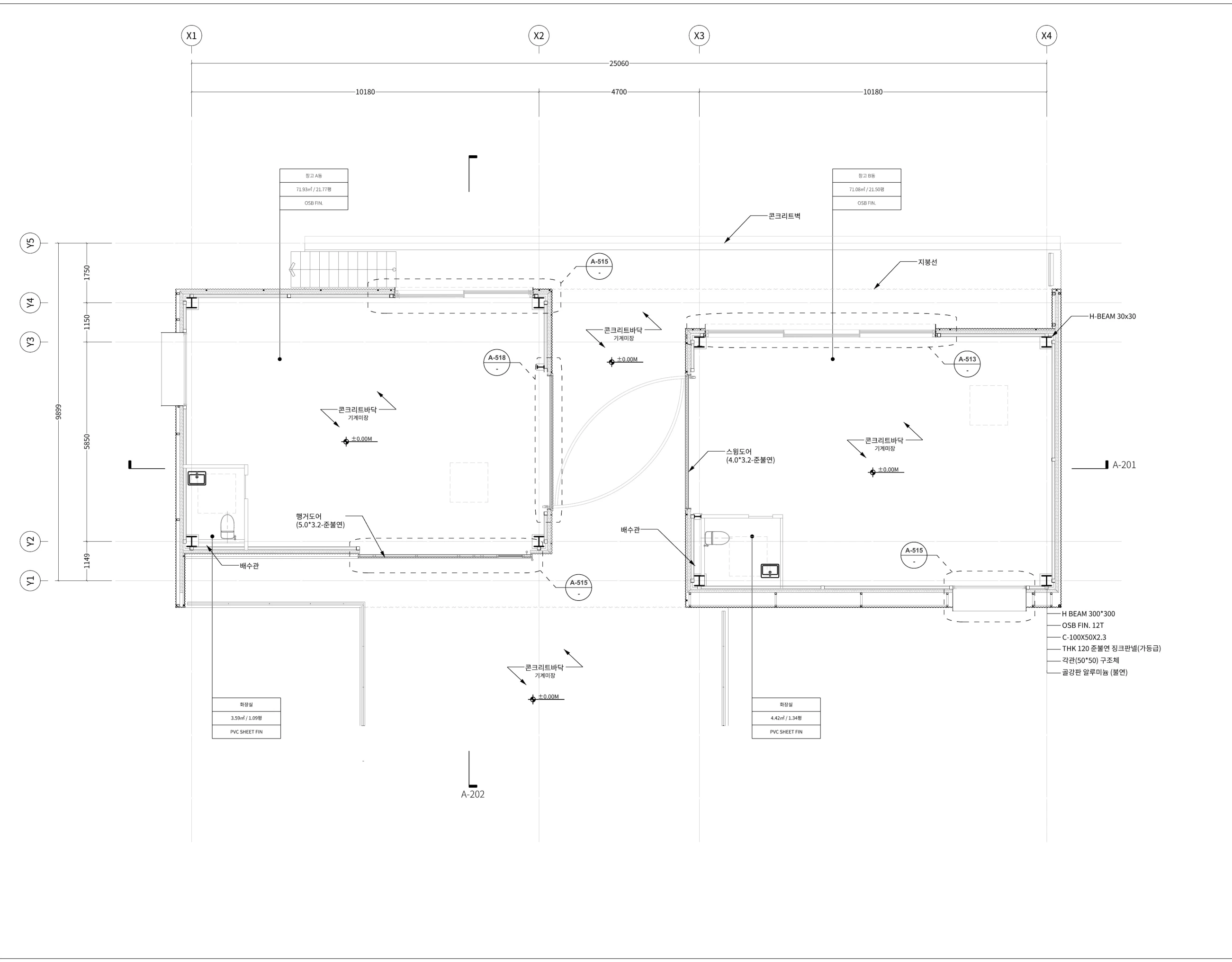

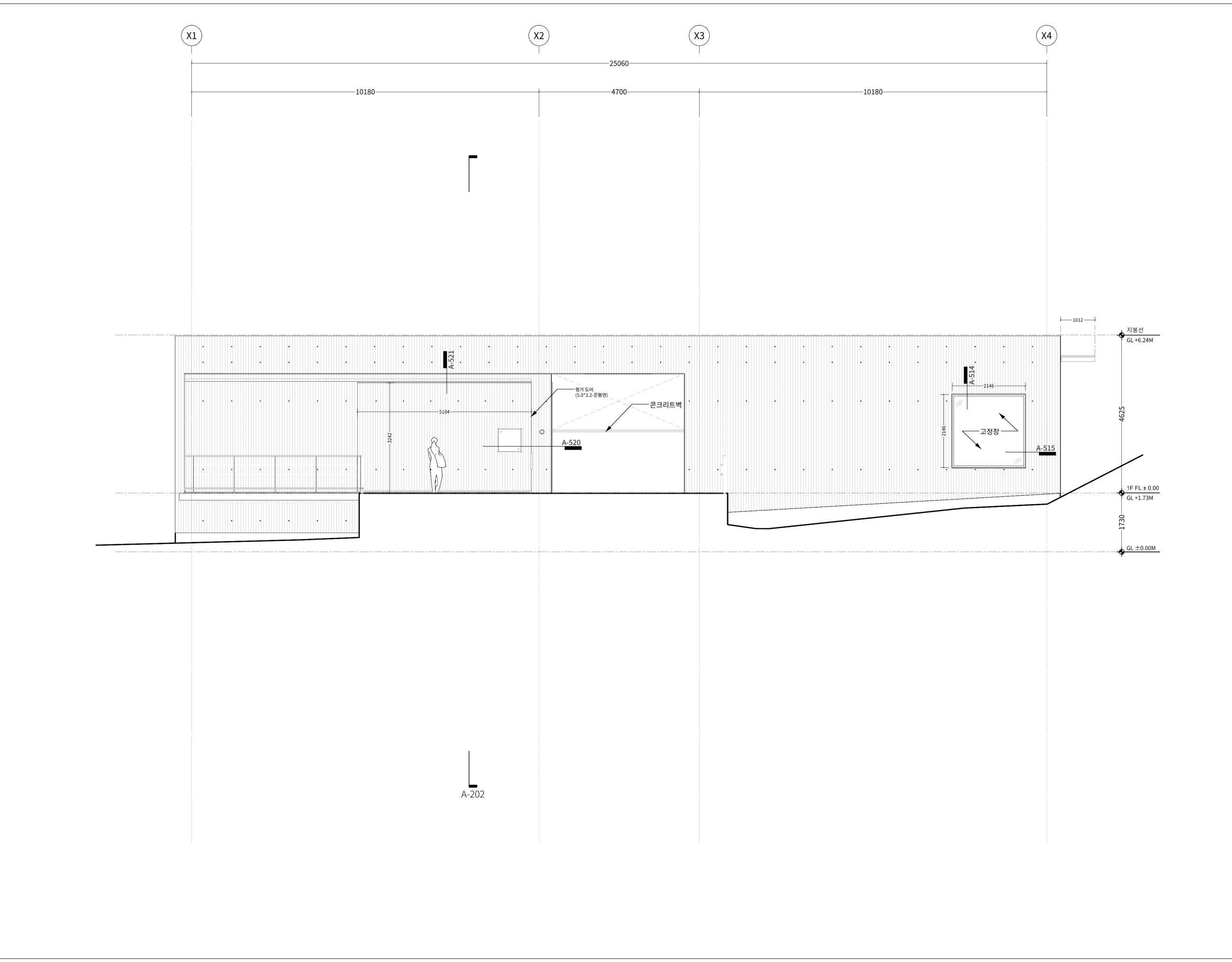

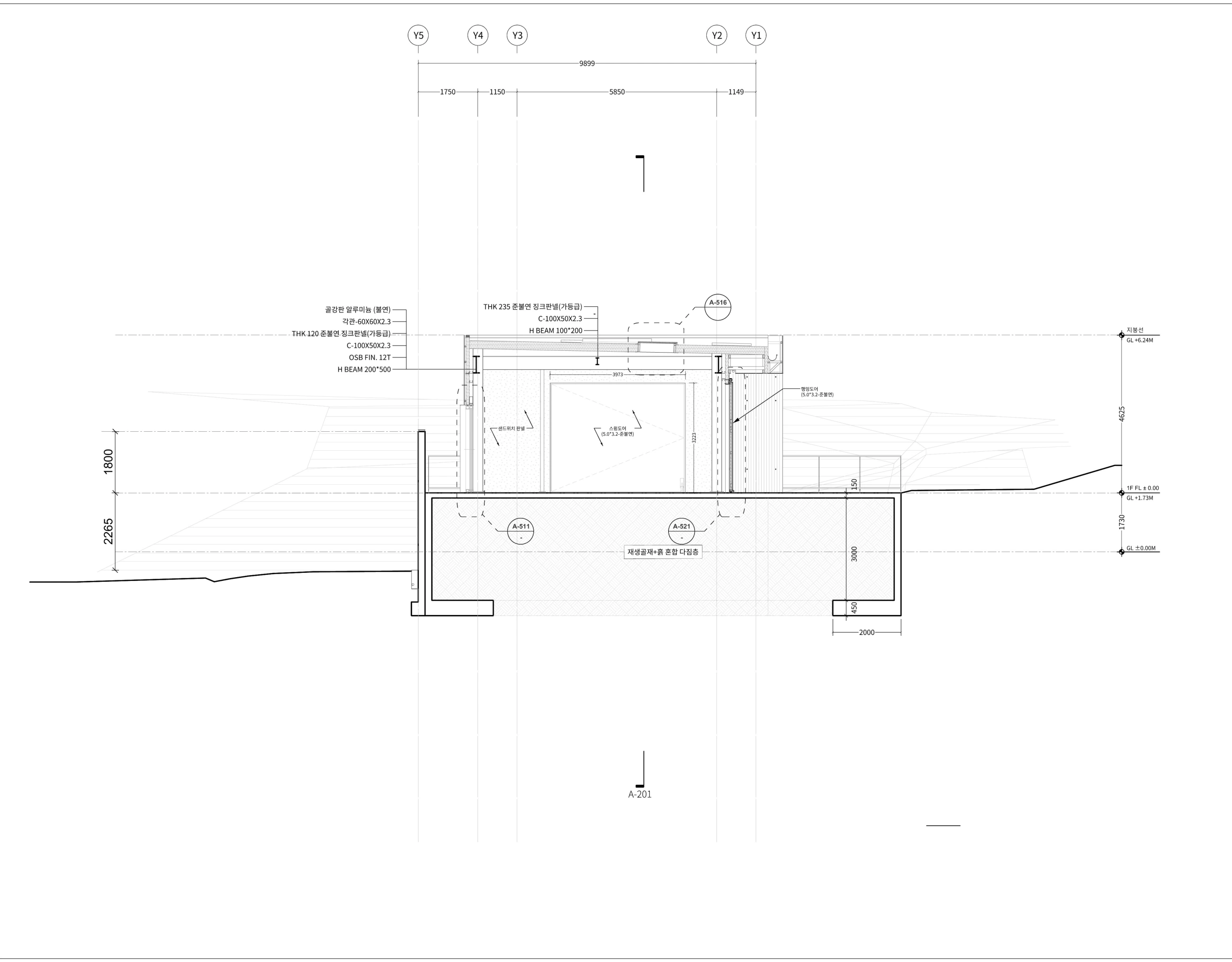

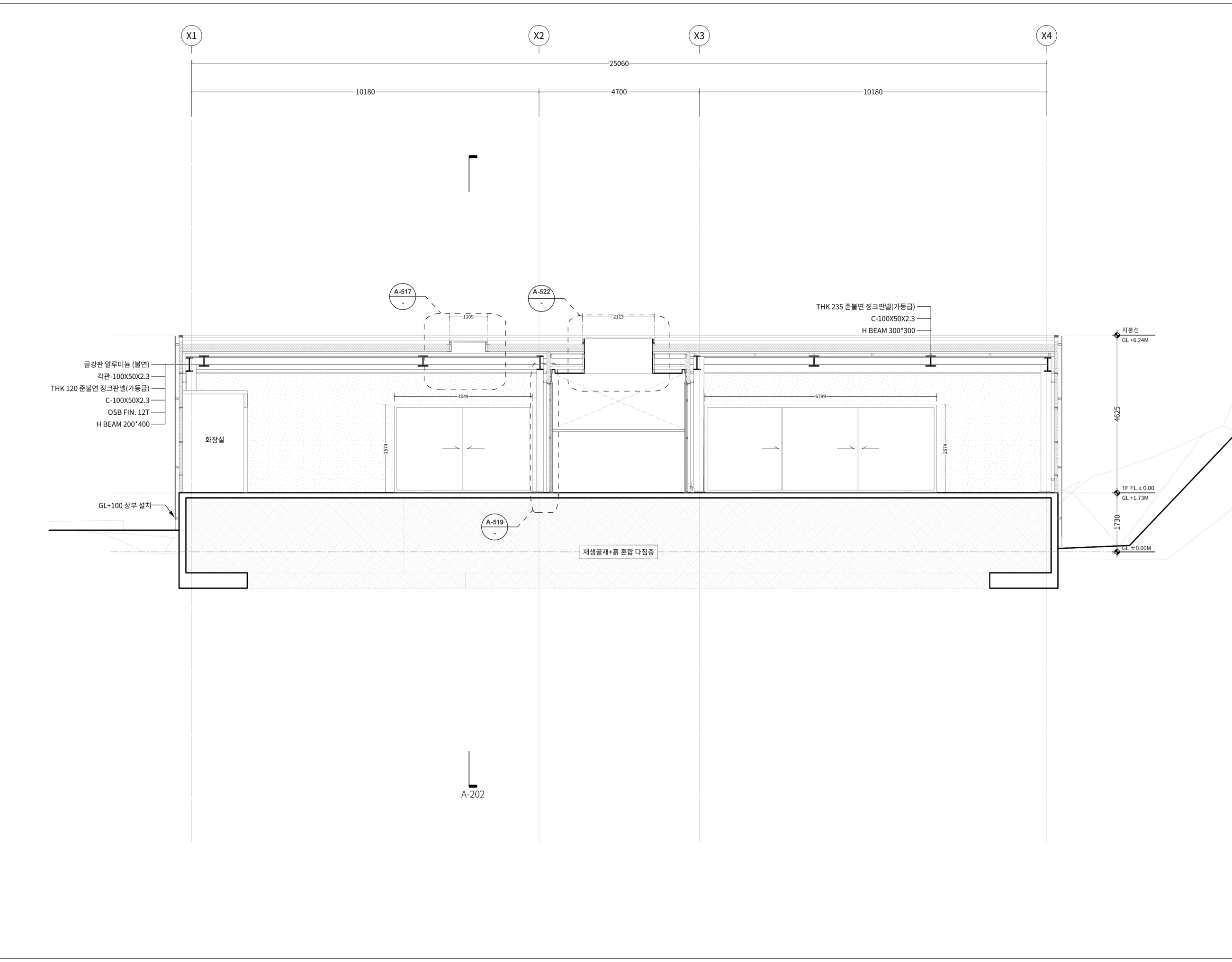

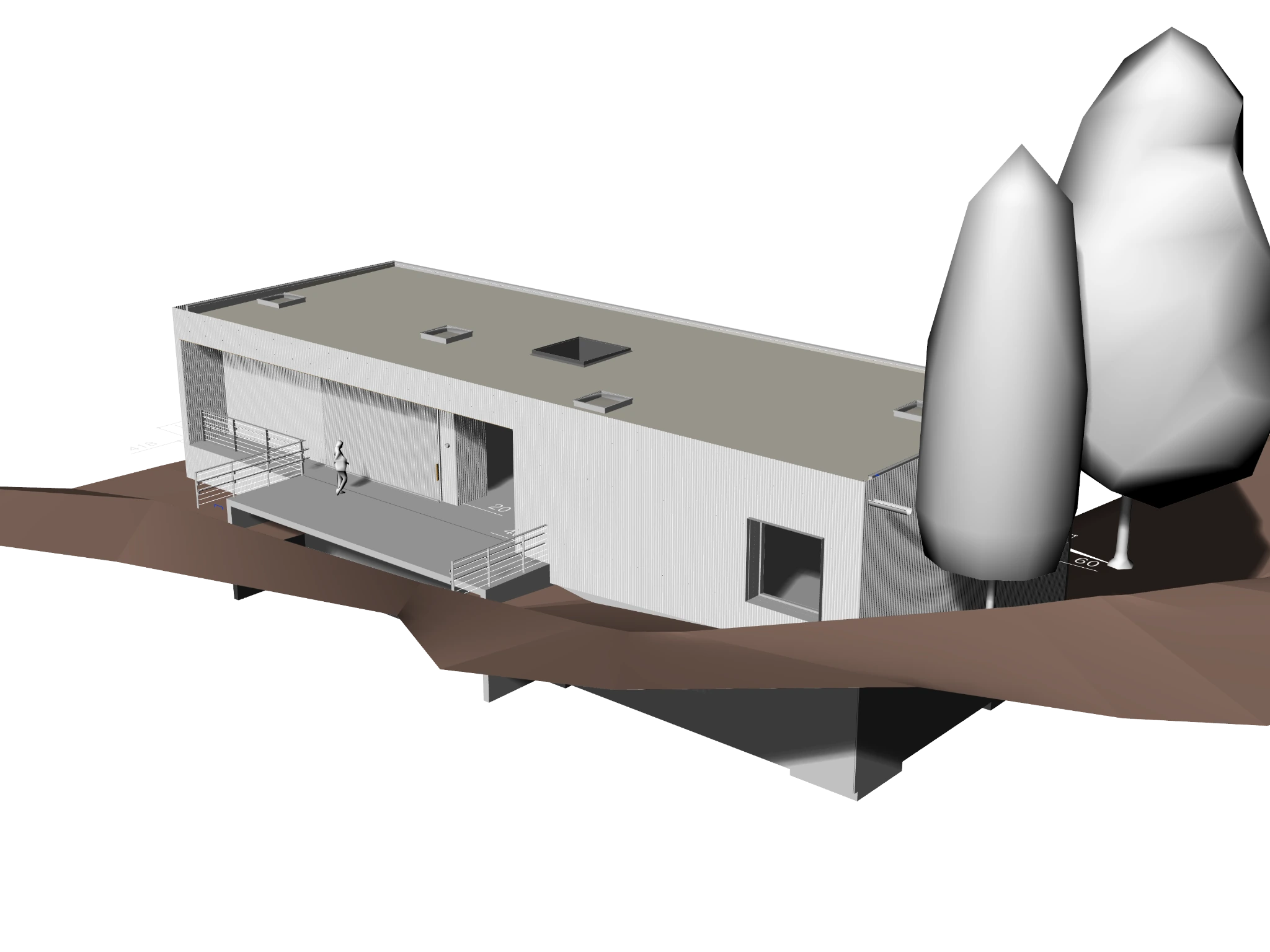

실시설계에서는 경사지와 건물 바닥의 높이 관계, 내부 공간과 외부 접근 동선을 구체화했다. 두 개의 주요 실과 화장실, 중앙 통과 공간 및 외부 계단을 평면과 단면으로 정리했다.

창고의 출입과 숲어린이집 아동의 이용을 함께 고려하는 시설인 만큼 개구부, 계단과 난간 등 사용자가 접하는 요소를 세부 설계 대상으로 다루었다.

철골, 단열 패널, 실내 마감과 알루미늄 골강판의 관계를 접합 상세로 정리했다. 외피와 개구부가 만나는 위치에서 각관, 금속 마감과 창호 프레임의 연결을 검토했다.

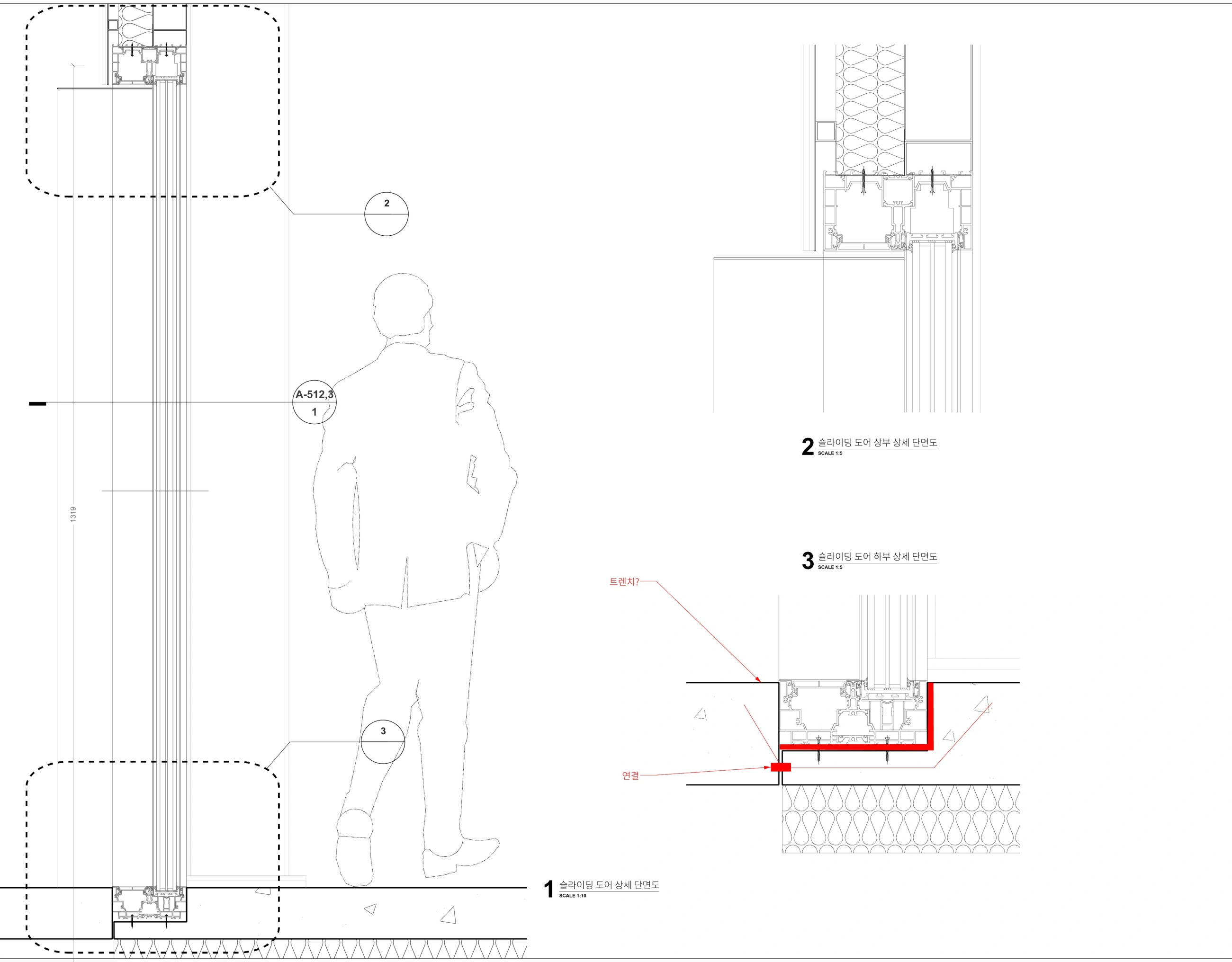

슬라이딩 창호 하부에서는 바닥과의 단열 연결 및 배수 처리를 별도 스터디로 비교했다. 검토 표기가 남아 있는 도면은 확정 시공 상태와 구분했다.

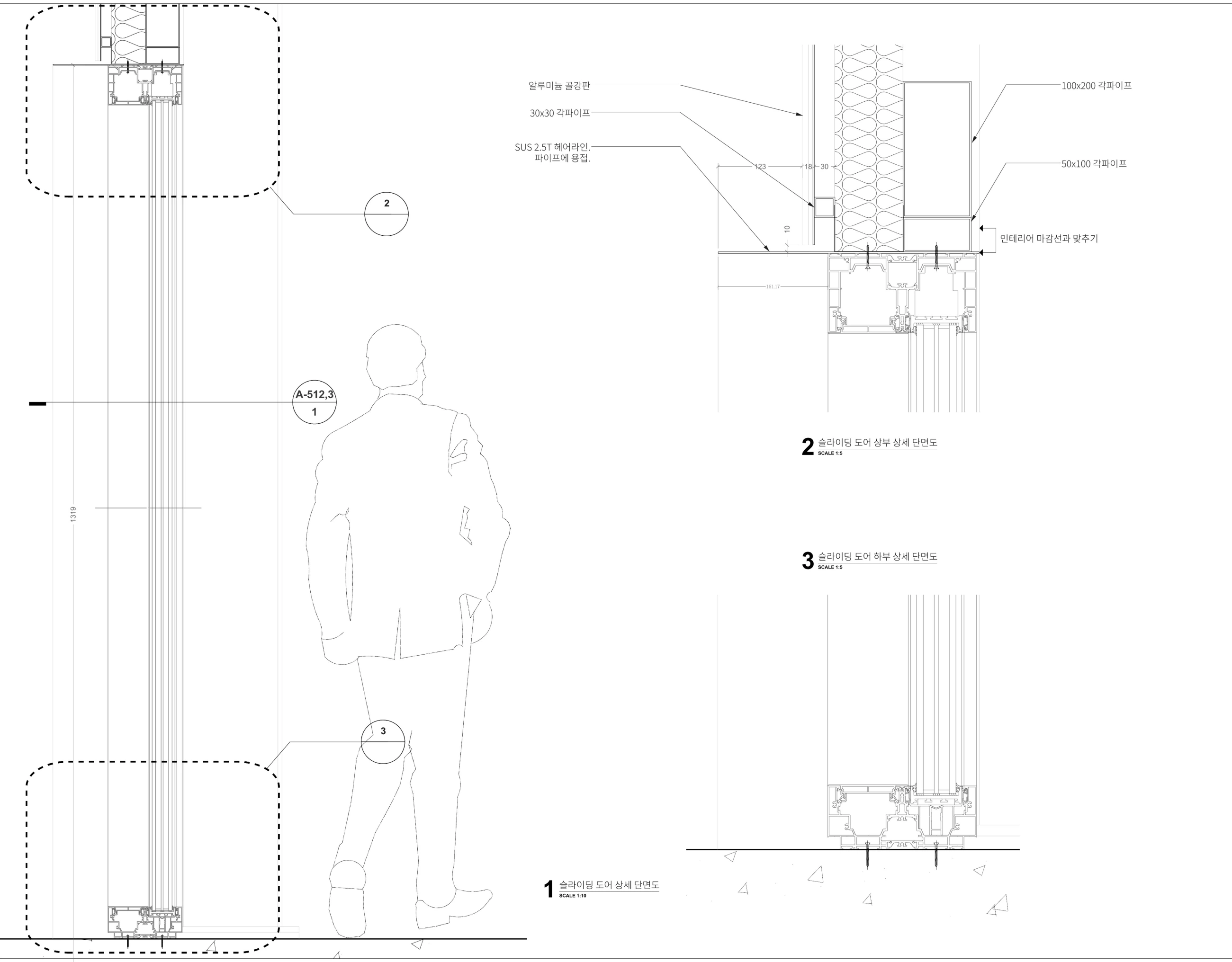

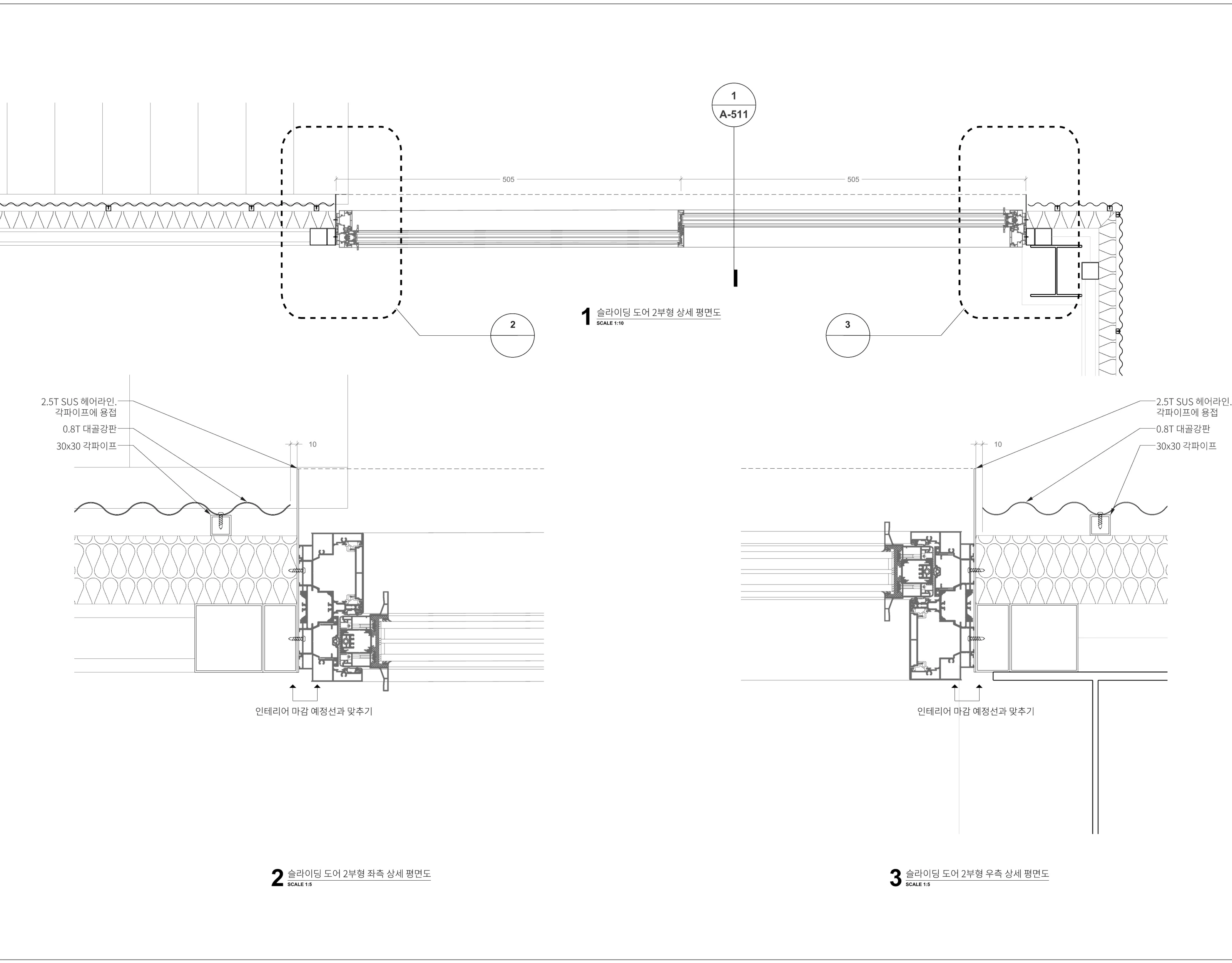

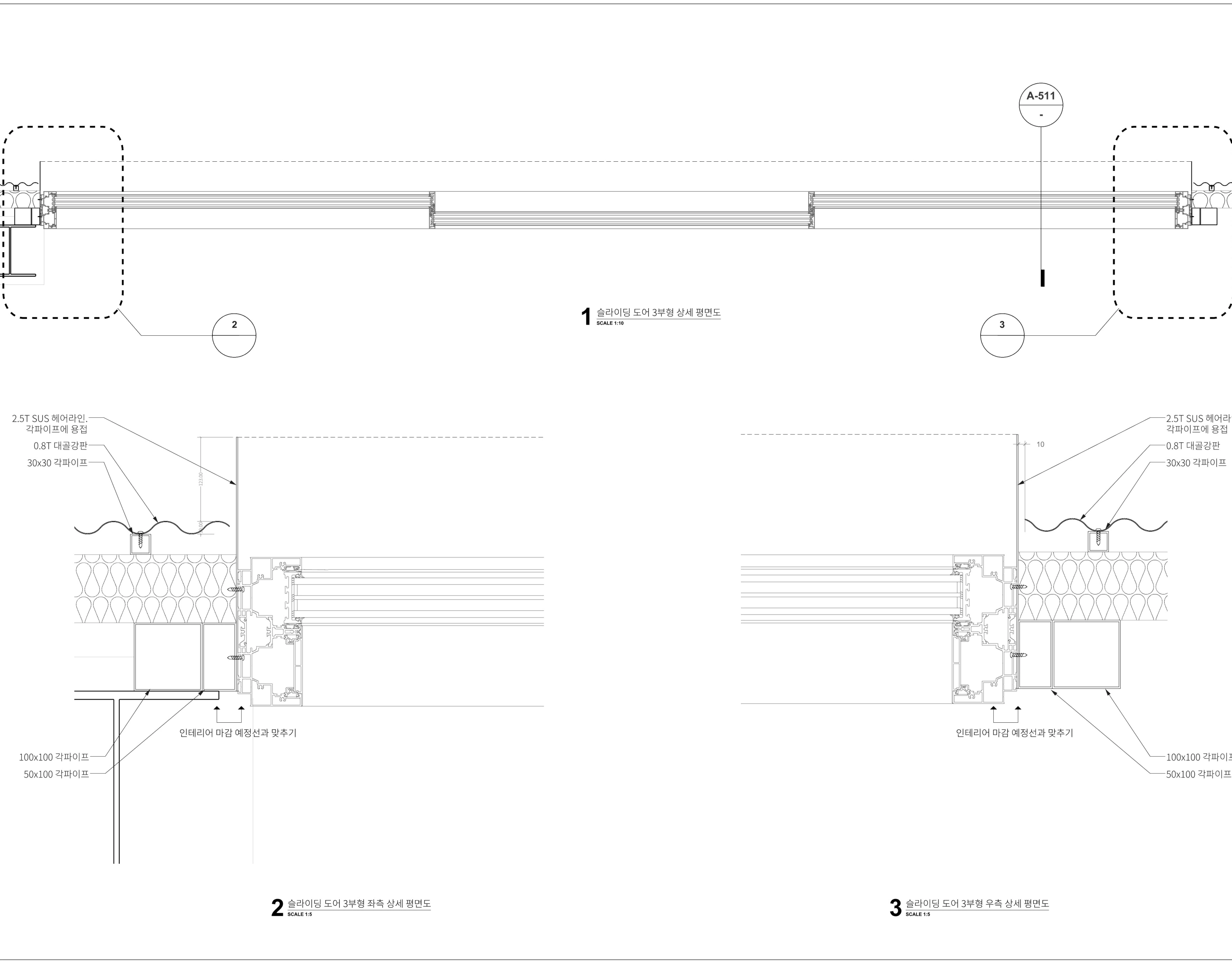

슬라이딩 창호의 양측 프레임과 외피가 만나는 위치를 평면 상세로 정리했다. 전체 개구부와 확대 접합부를 함께 배치해 프레임·각관·단열재·골강판의 관계를 확인할 수 있도록 구성했다.

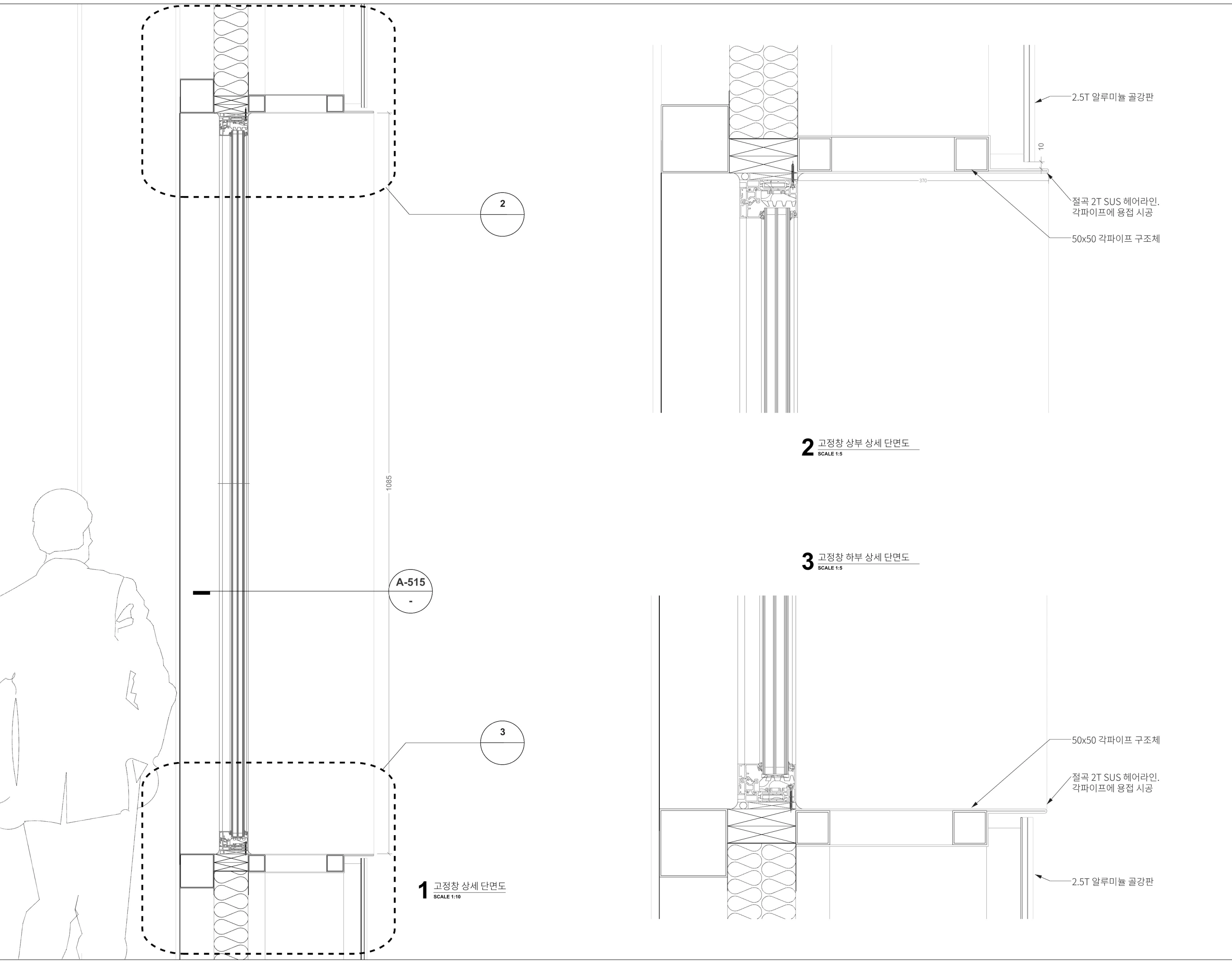

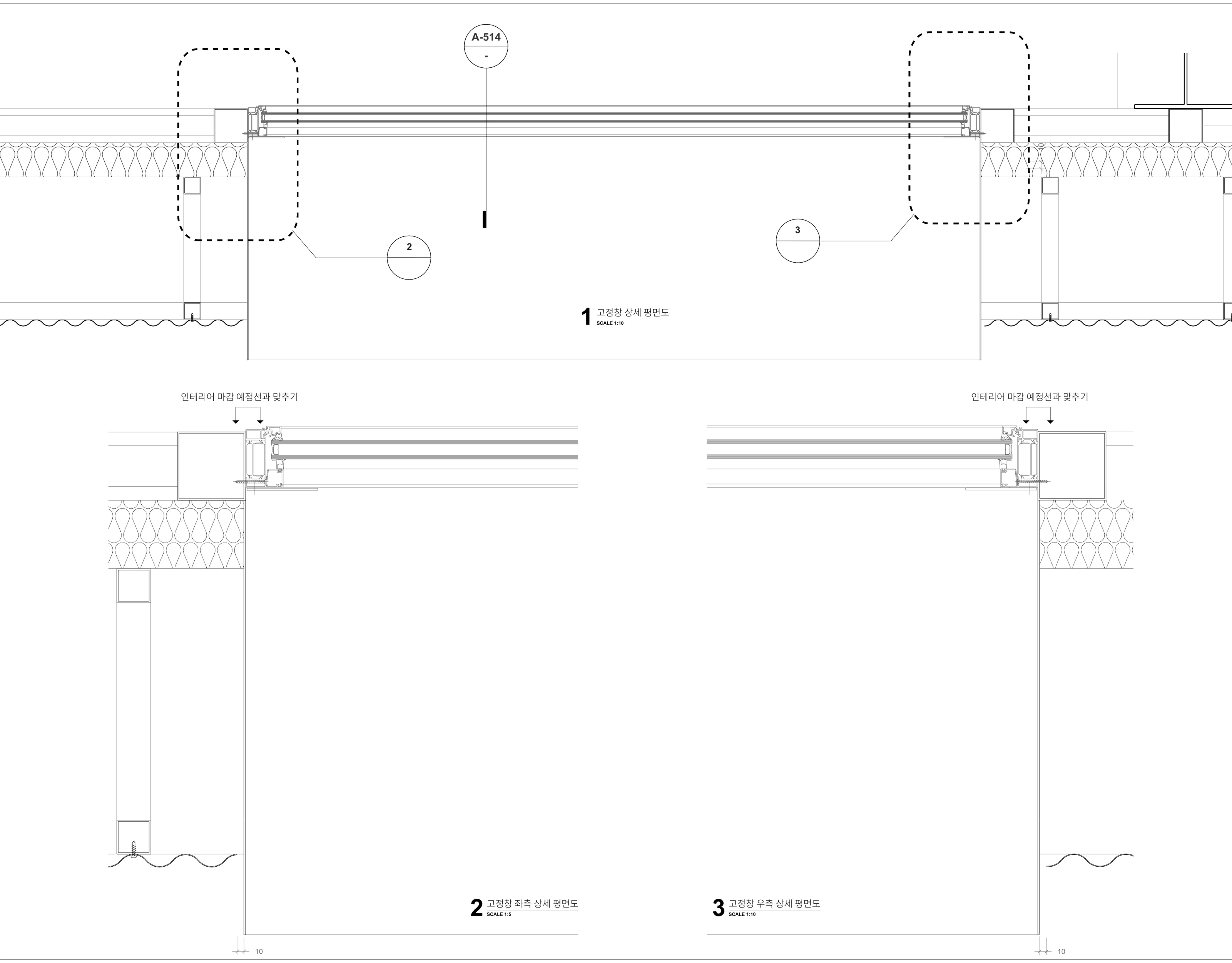

고정창의 상부·하부·측면 접합을 단면과 평면으로 구분했다. 개구부 위치에 따라 달라지는 창틀, 금속 마감과 벽체의 연결을 각각 상세로 작성했다.

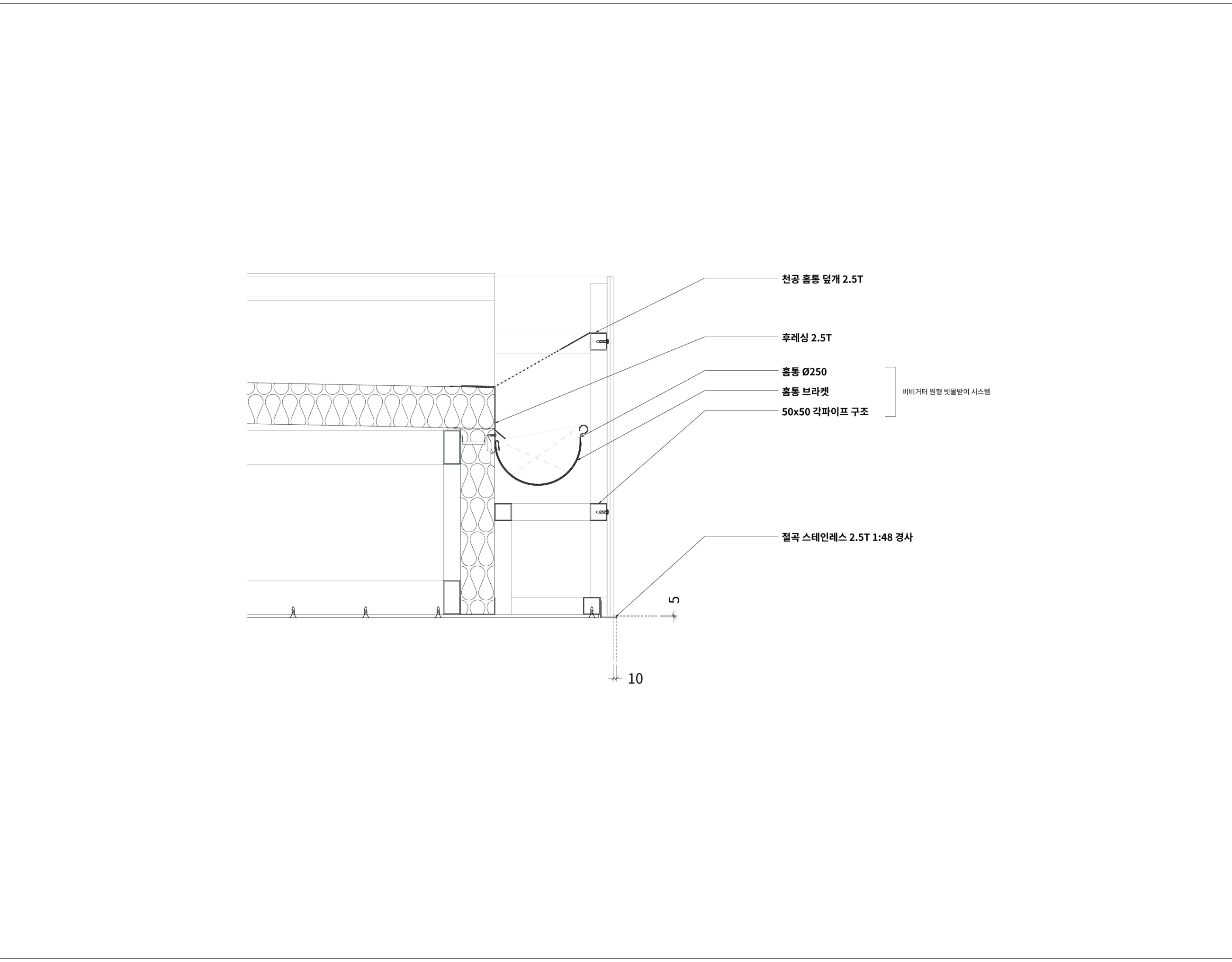

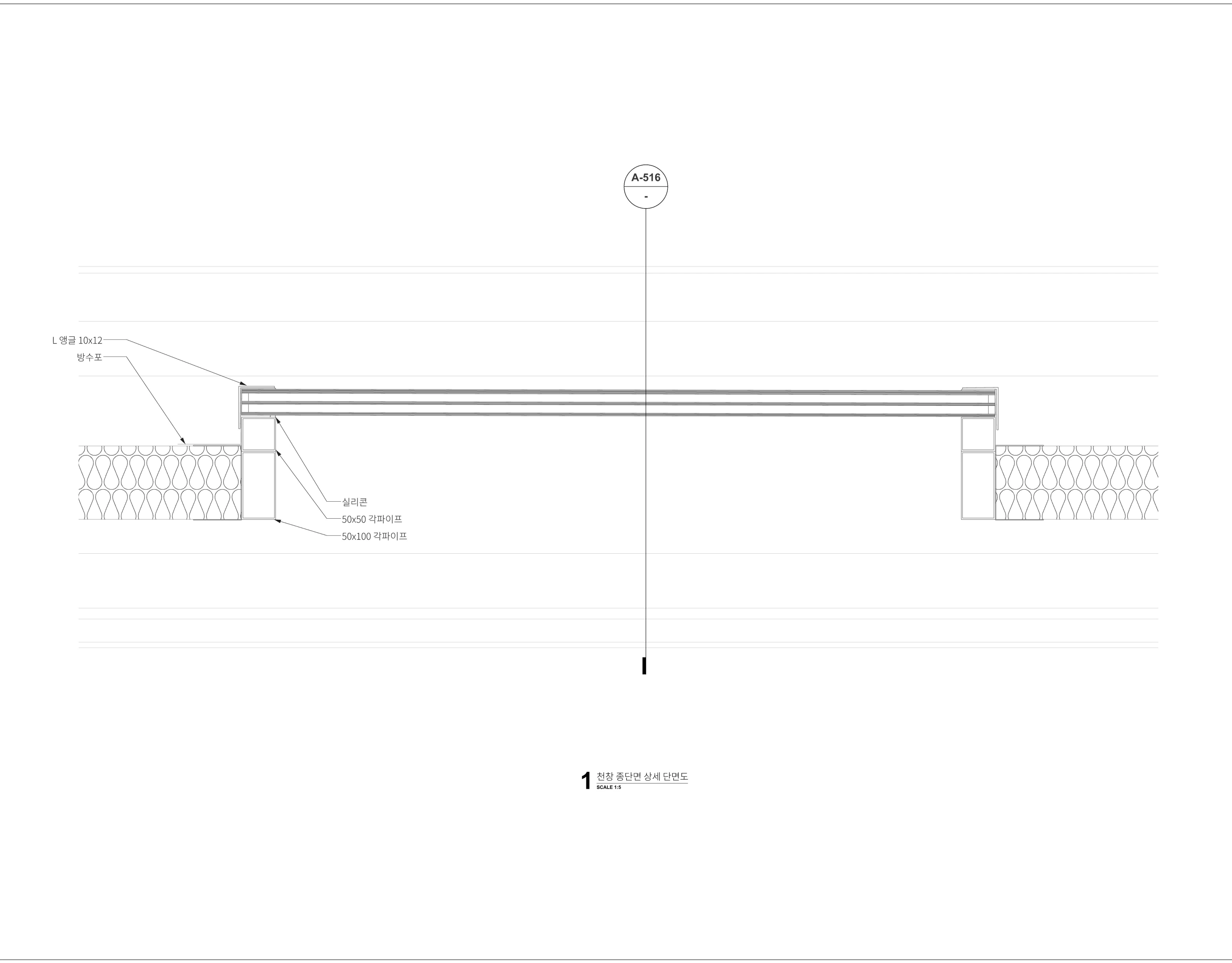

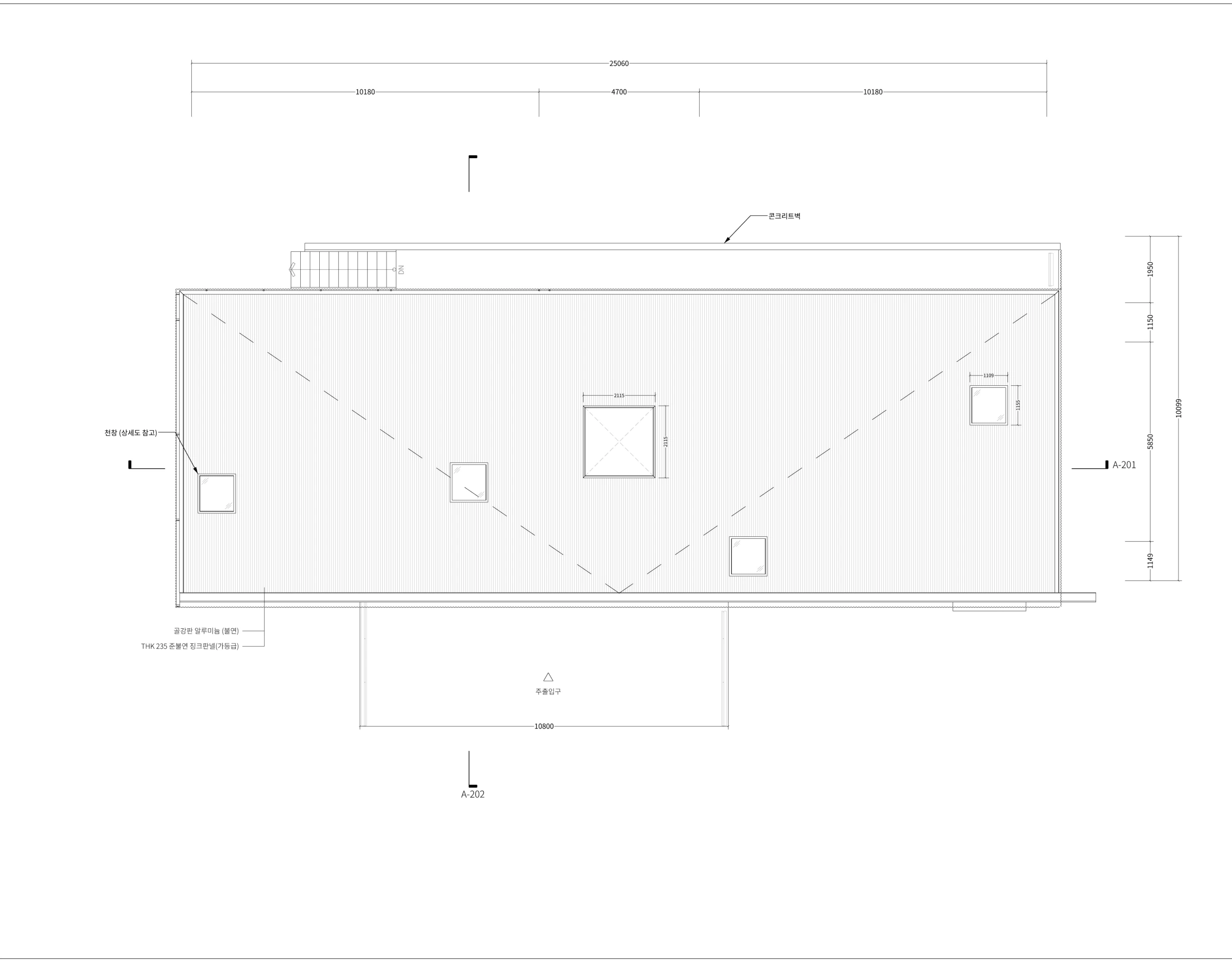

지붕 평면과 상부 개구부의 접합을 정리하고, 빗물받이와 외피의 연결을 상세로 구체화했다. 홈통, 덮개, 후레싱, 브래킷과 하부 금속 마감의 관계를 검토했다.

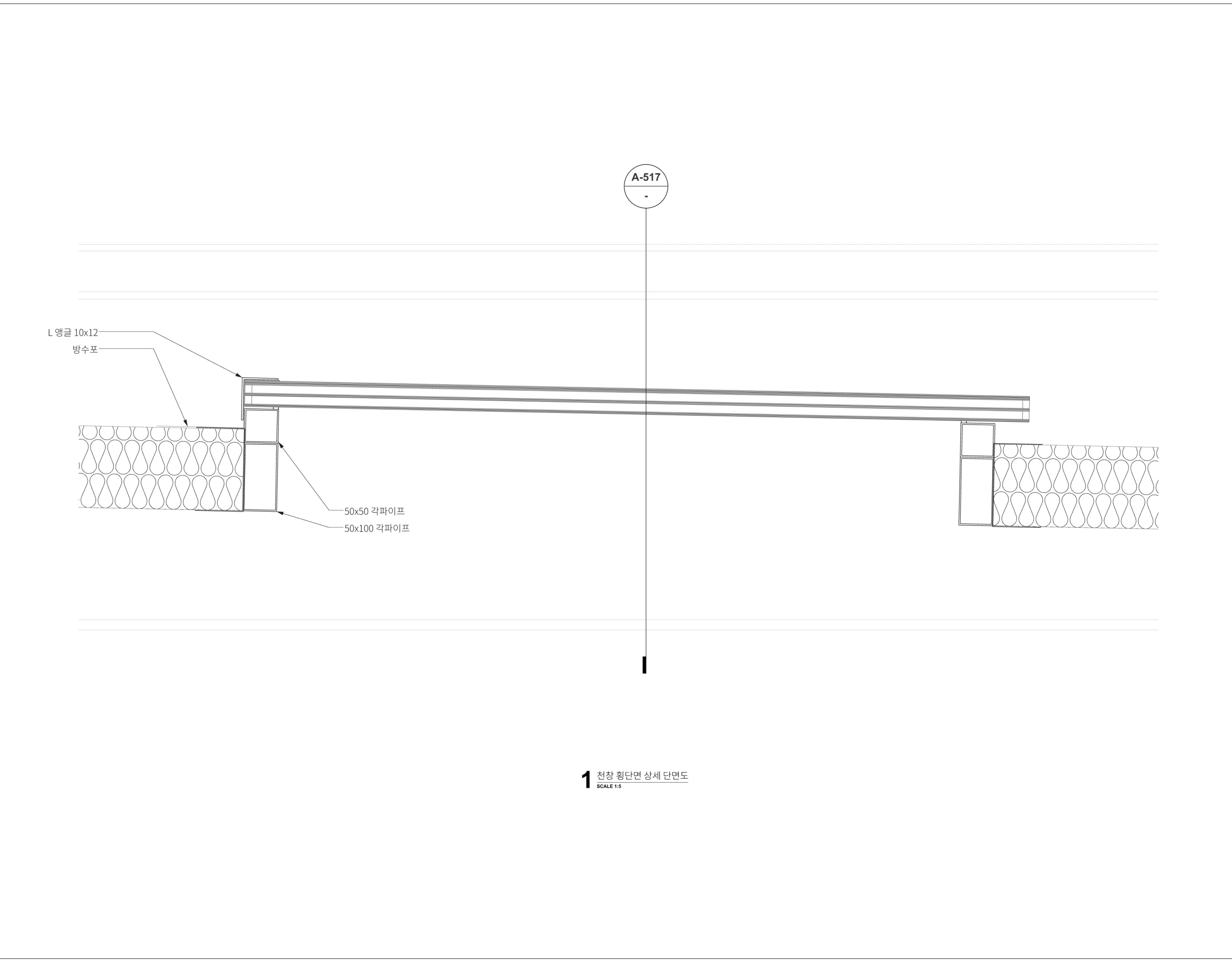

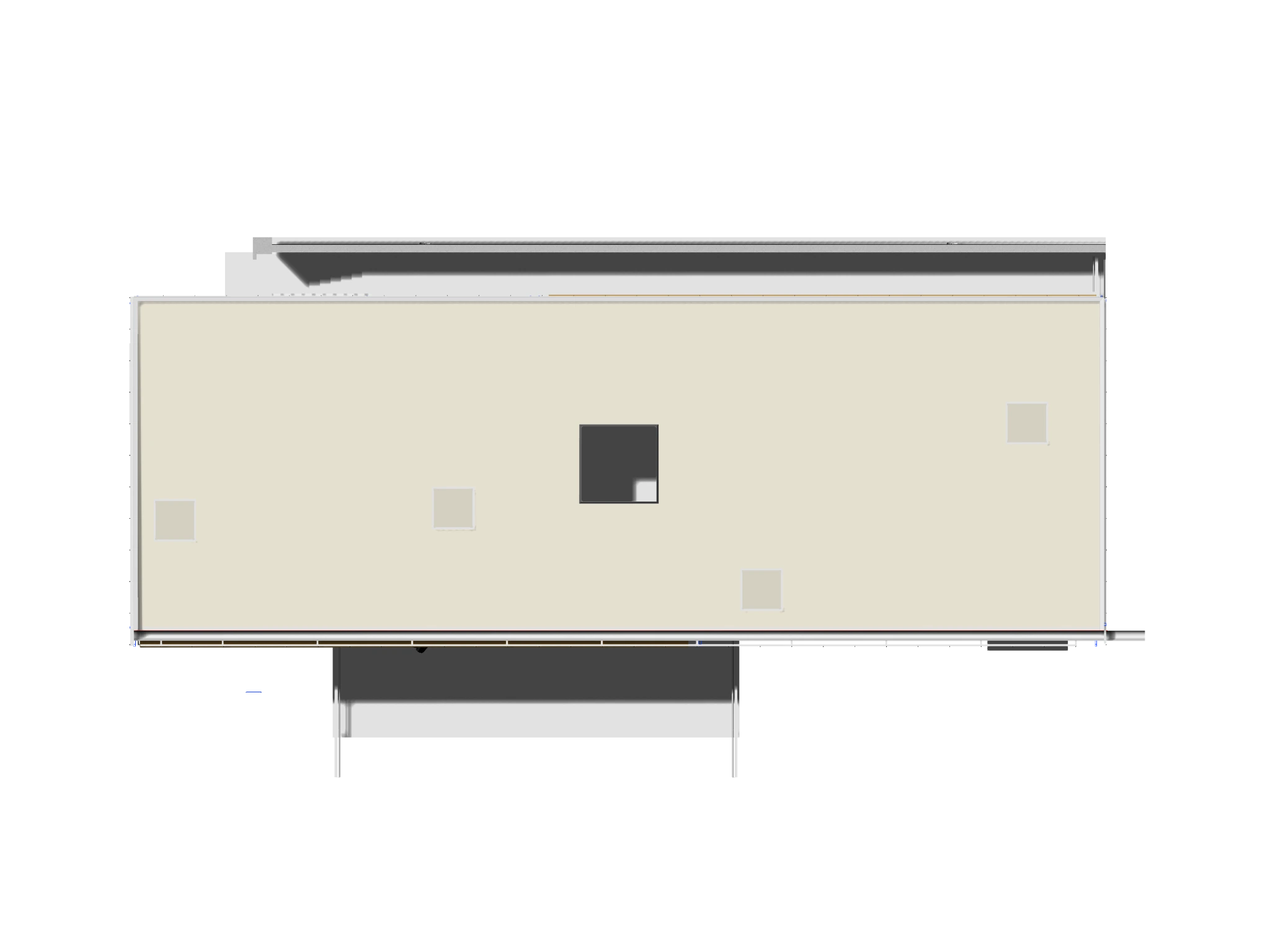

상부 개구부의 위치는 지붕 모델과 평면에서 확인하고, 개구부 주변의 재료 연결은 단면 상세로 정리했다.

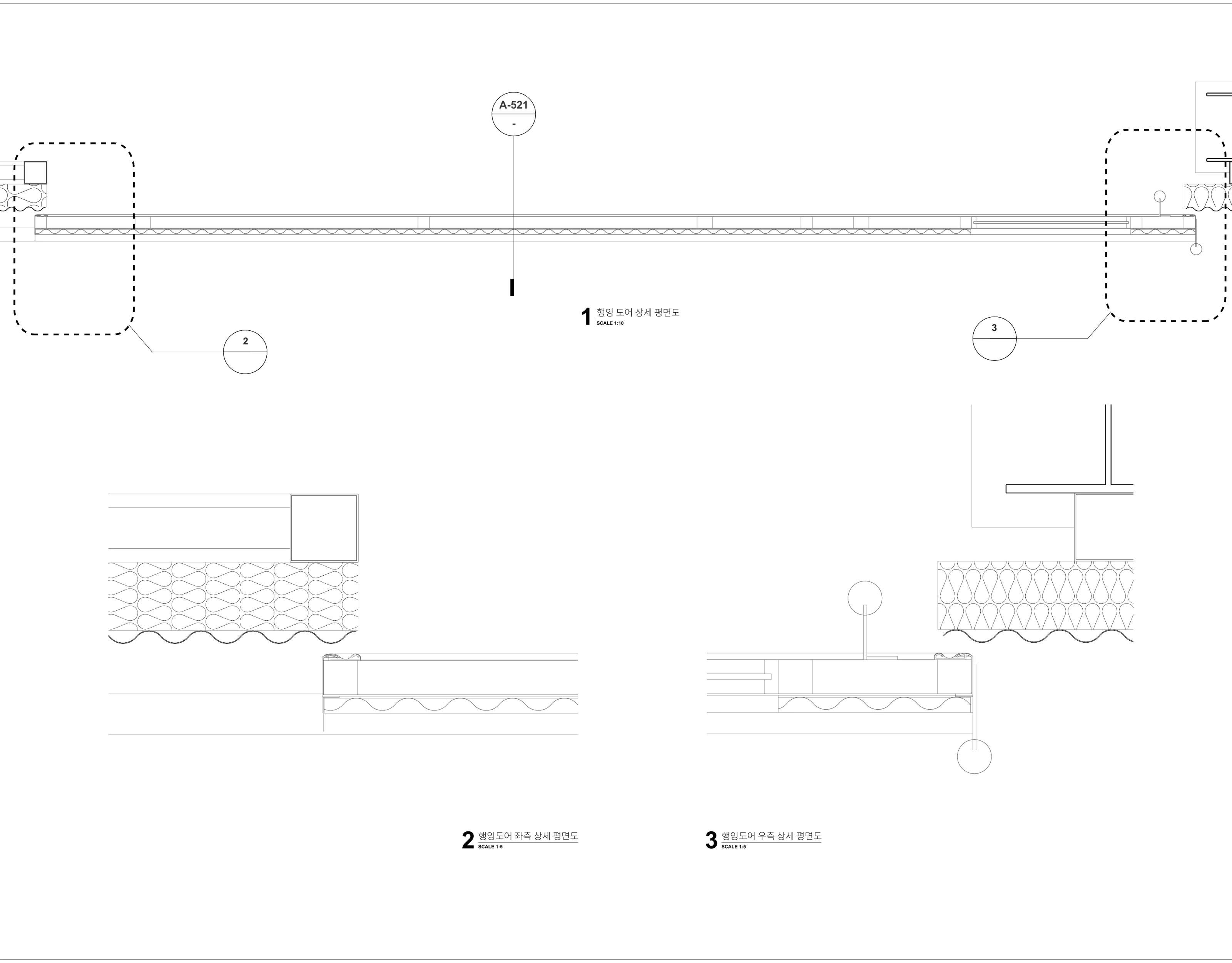

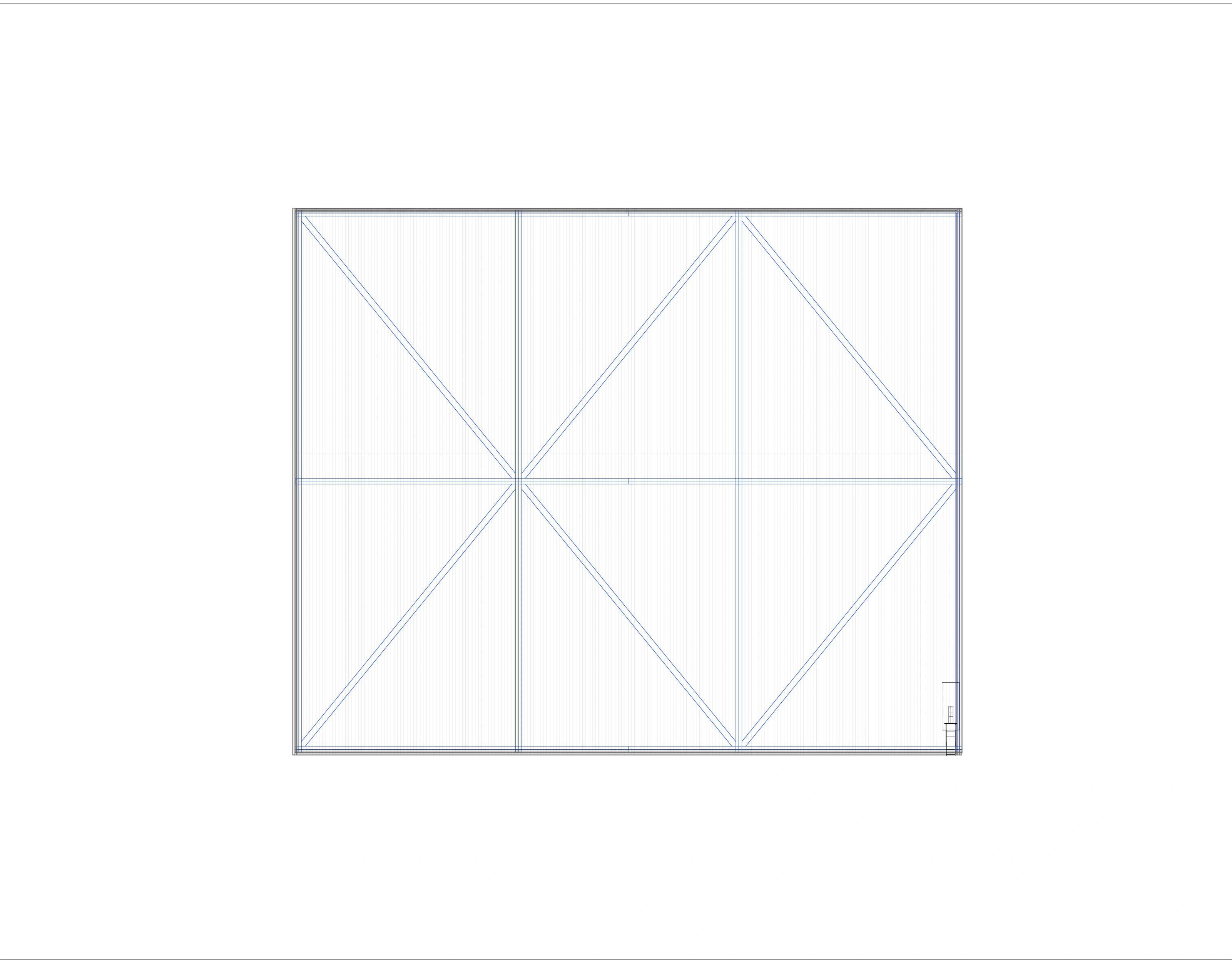

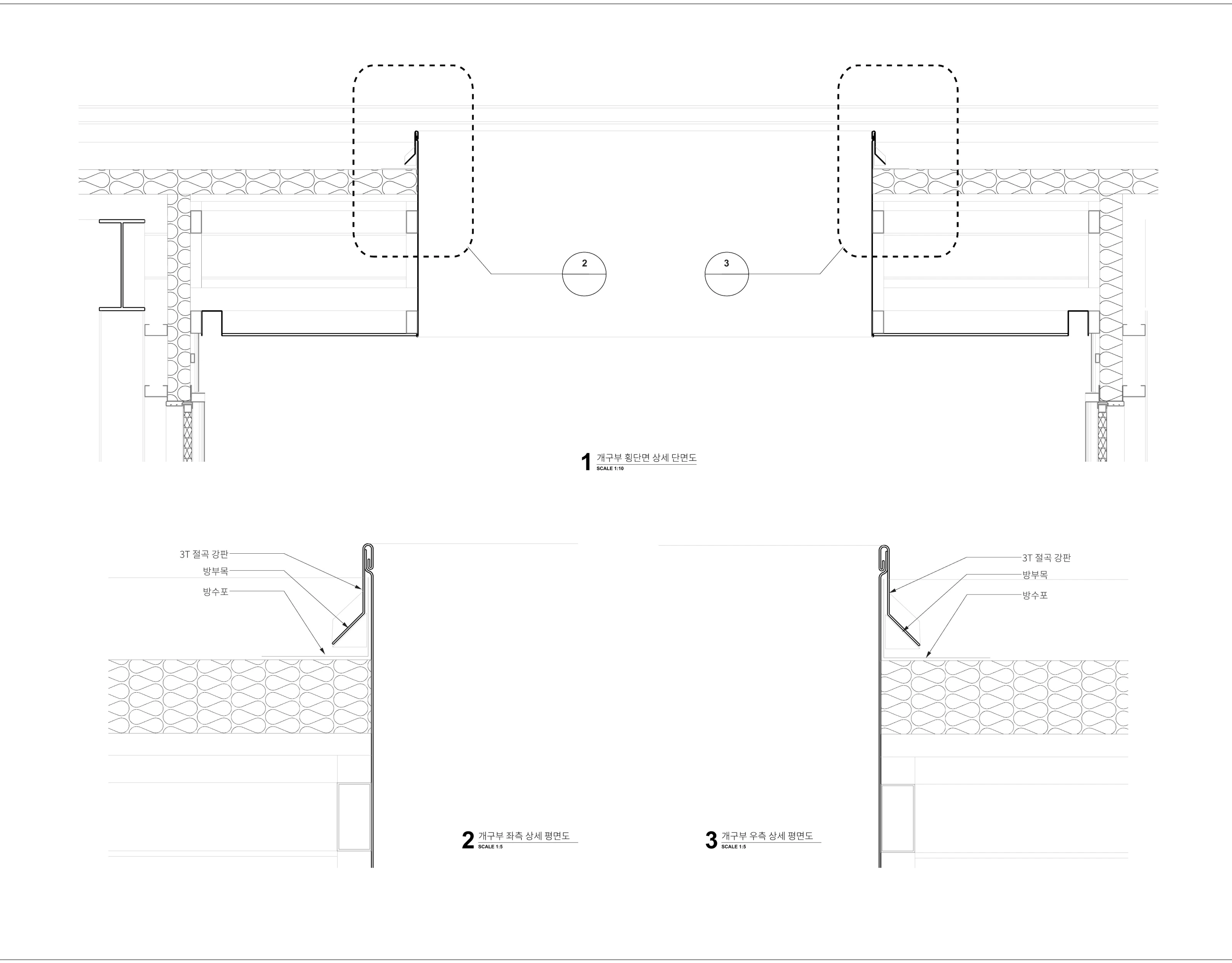

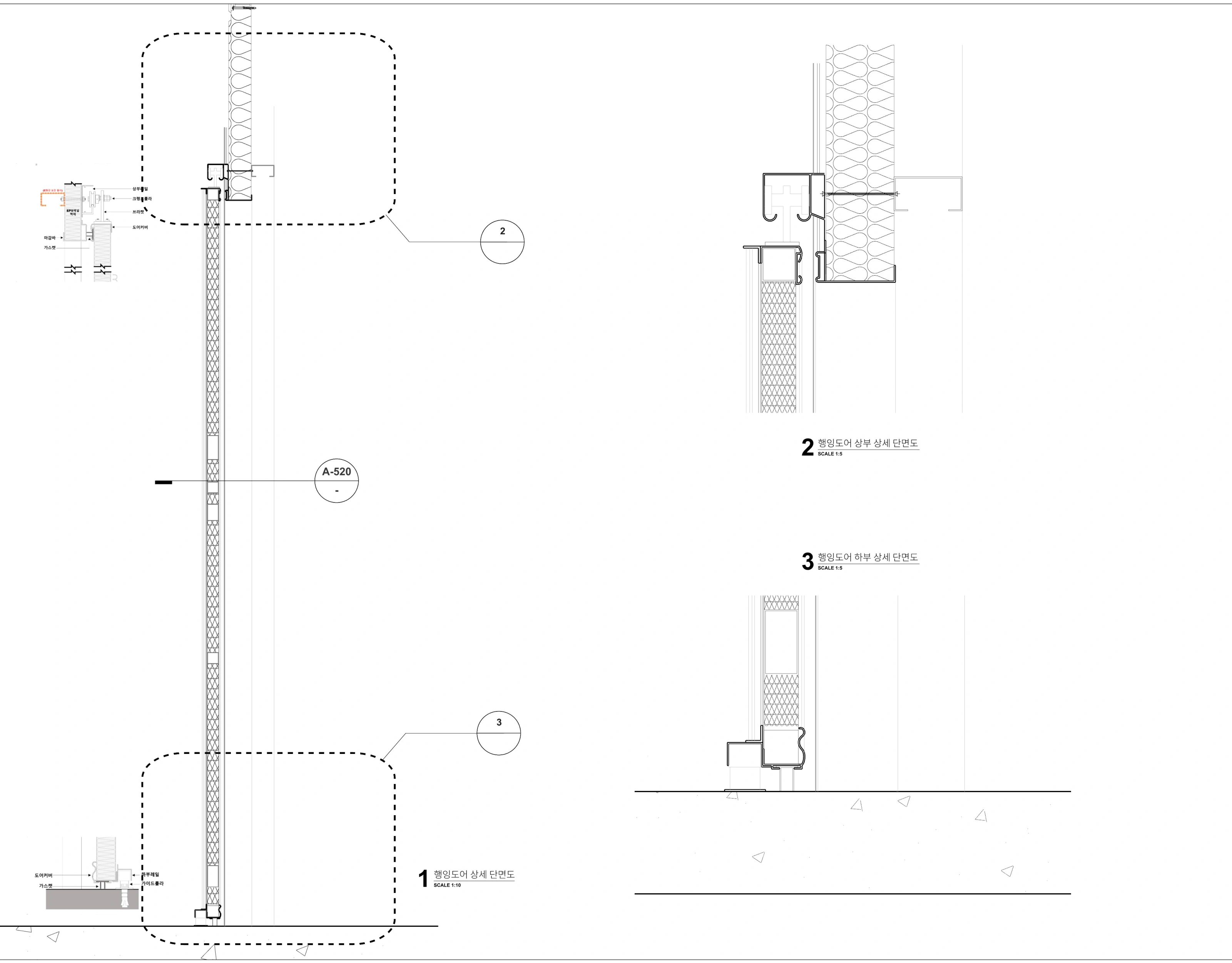

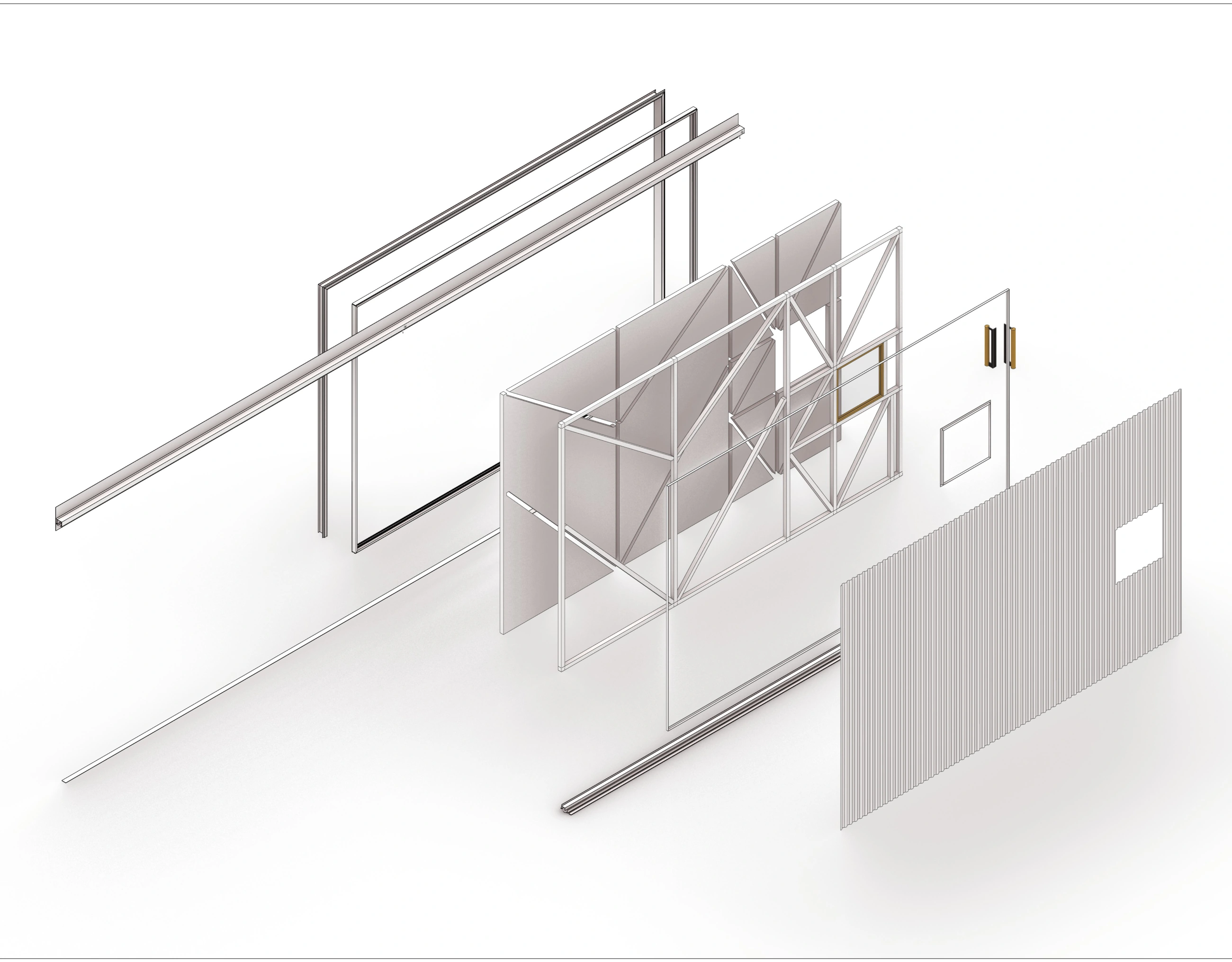

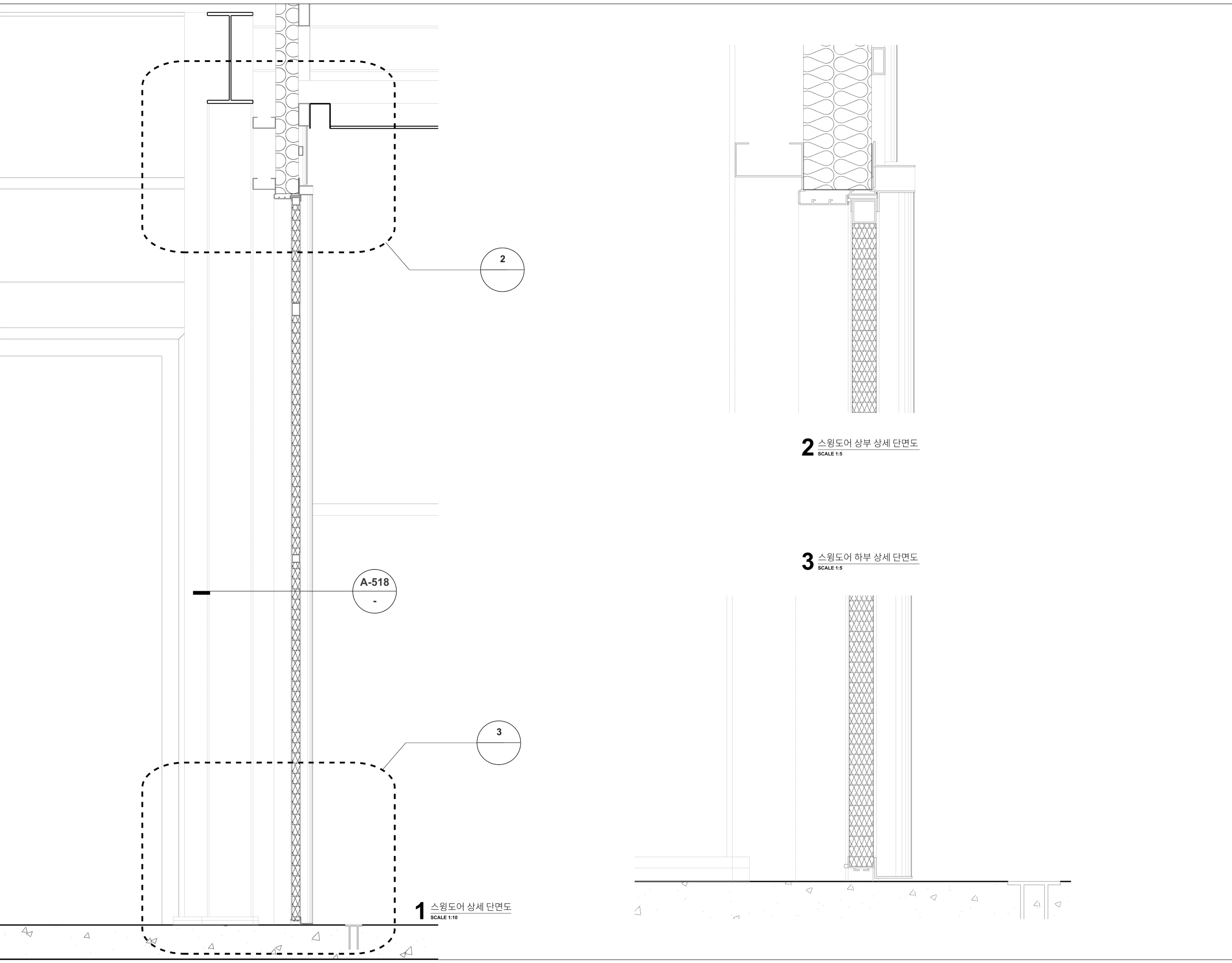

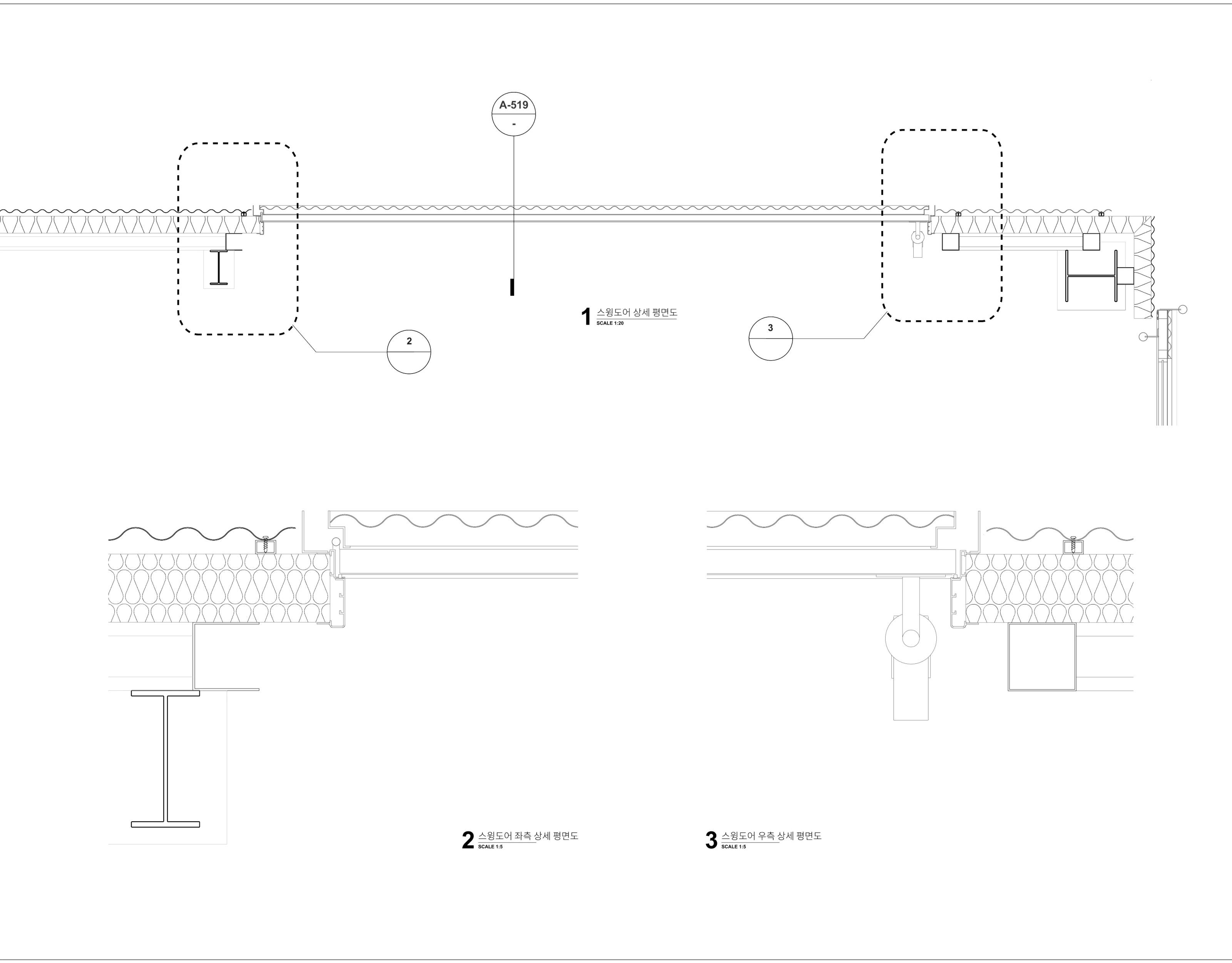

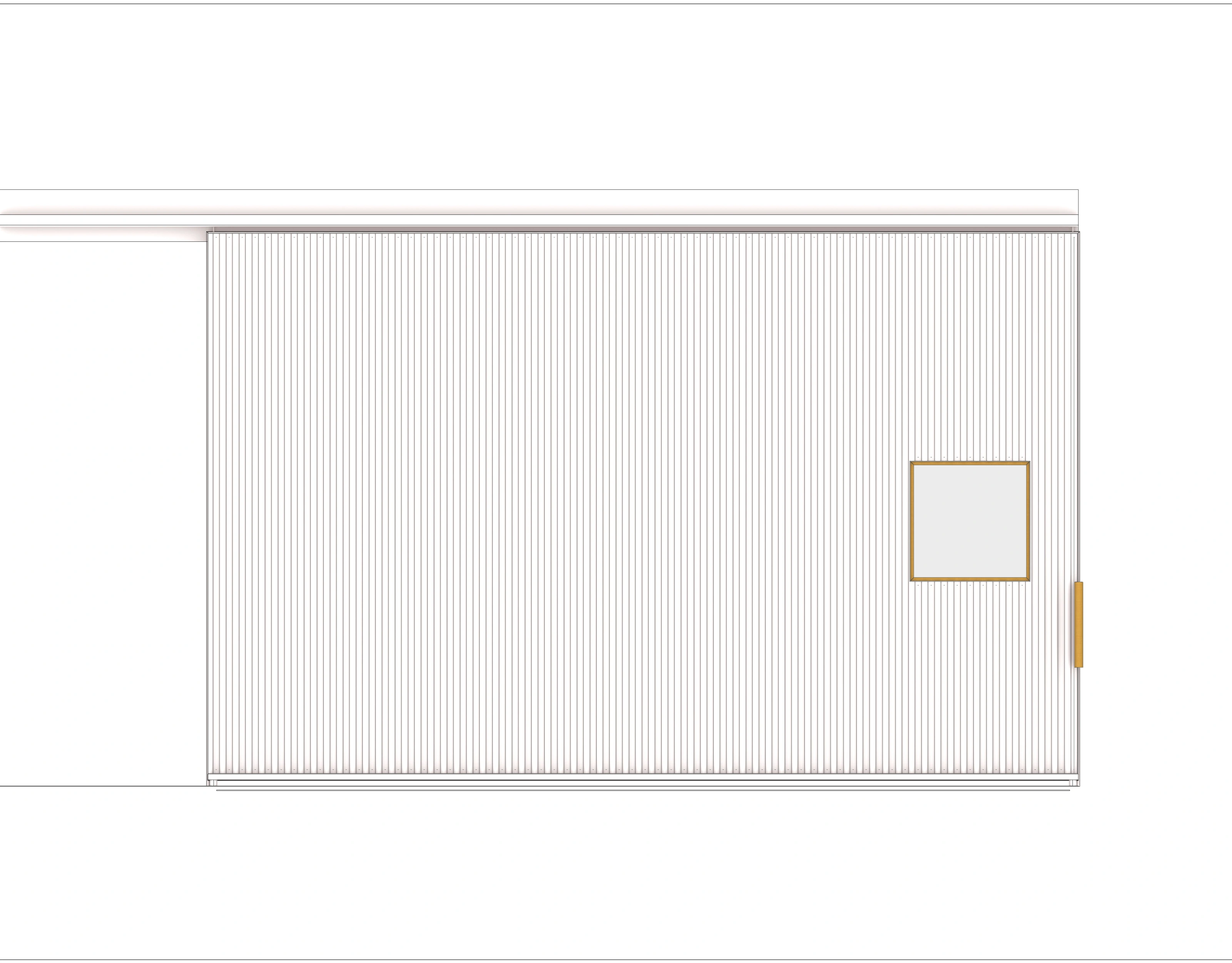

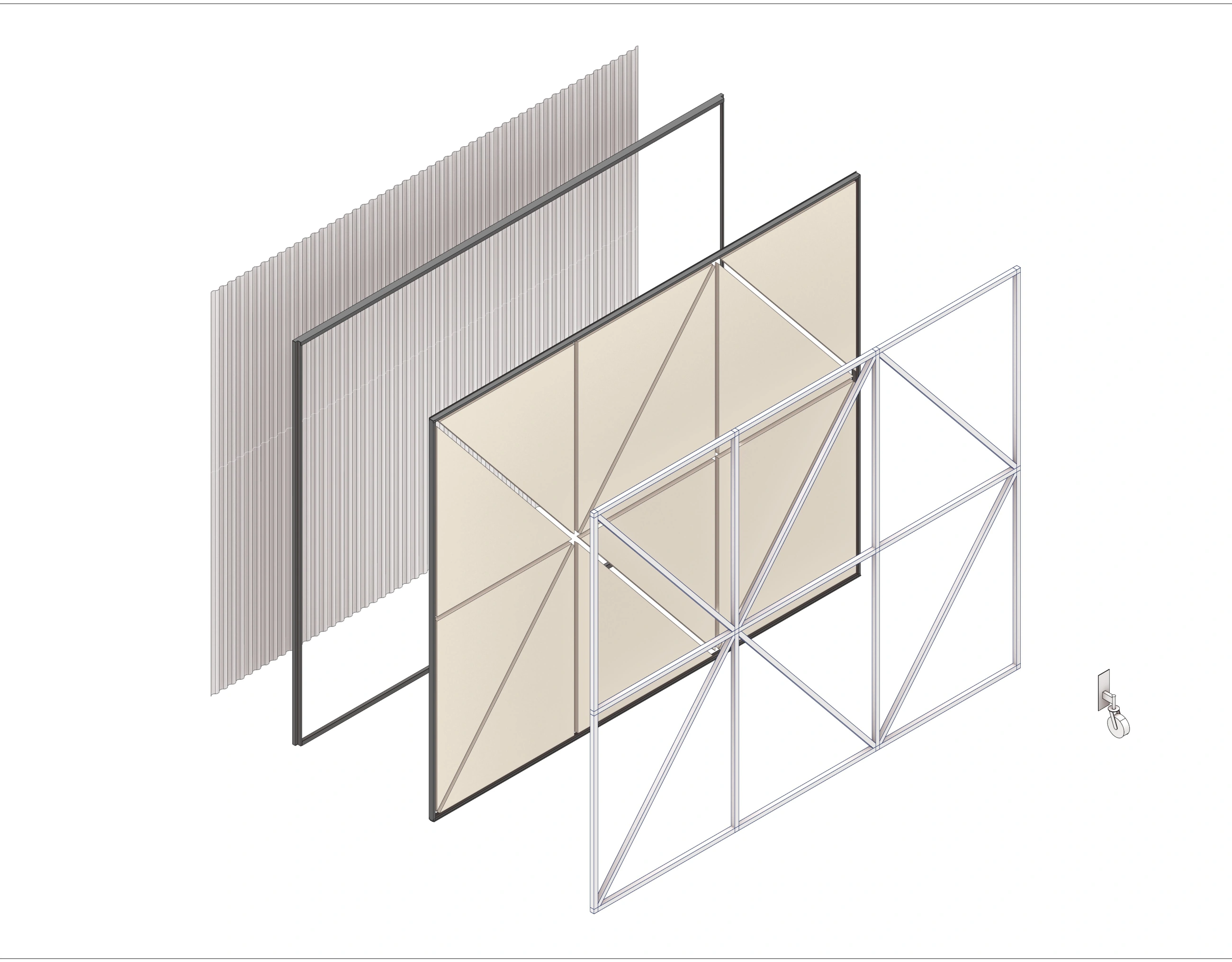

대형 개구부의 스윙 도어와 행거 도어를 부재 단위로 구체화했다. 프레임, 내부 충전·마감재, 골강판과 구동 부재의 관계를 분해 모델과 도면으로 정리했다.

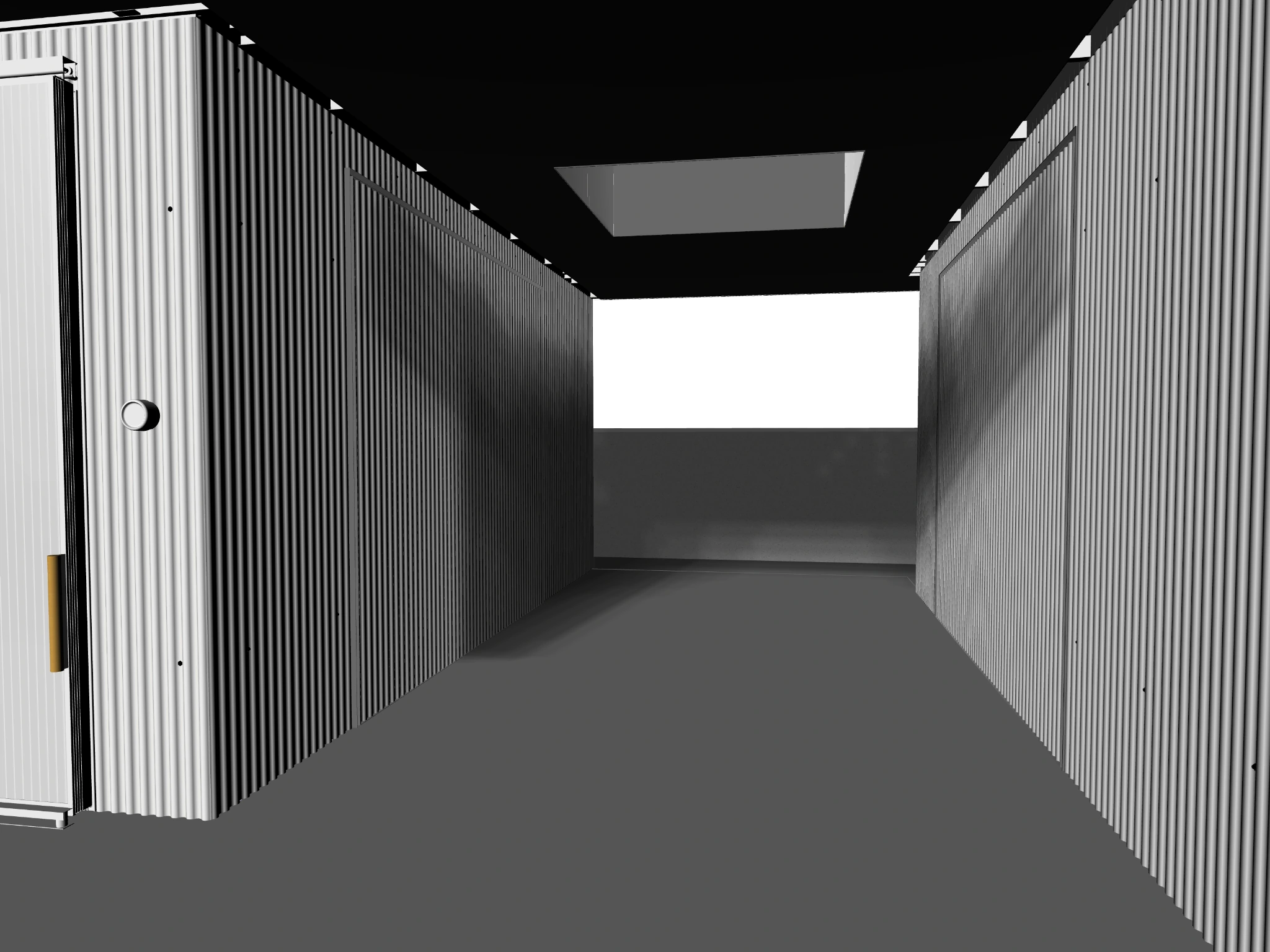

내부 모델에서는 도어의 개방 상태와 공간의 연결을 검토했다. 외형뿐 아니라 제작과 조립에 필요한 구성 정보를 실시설계에 포함했다.

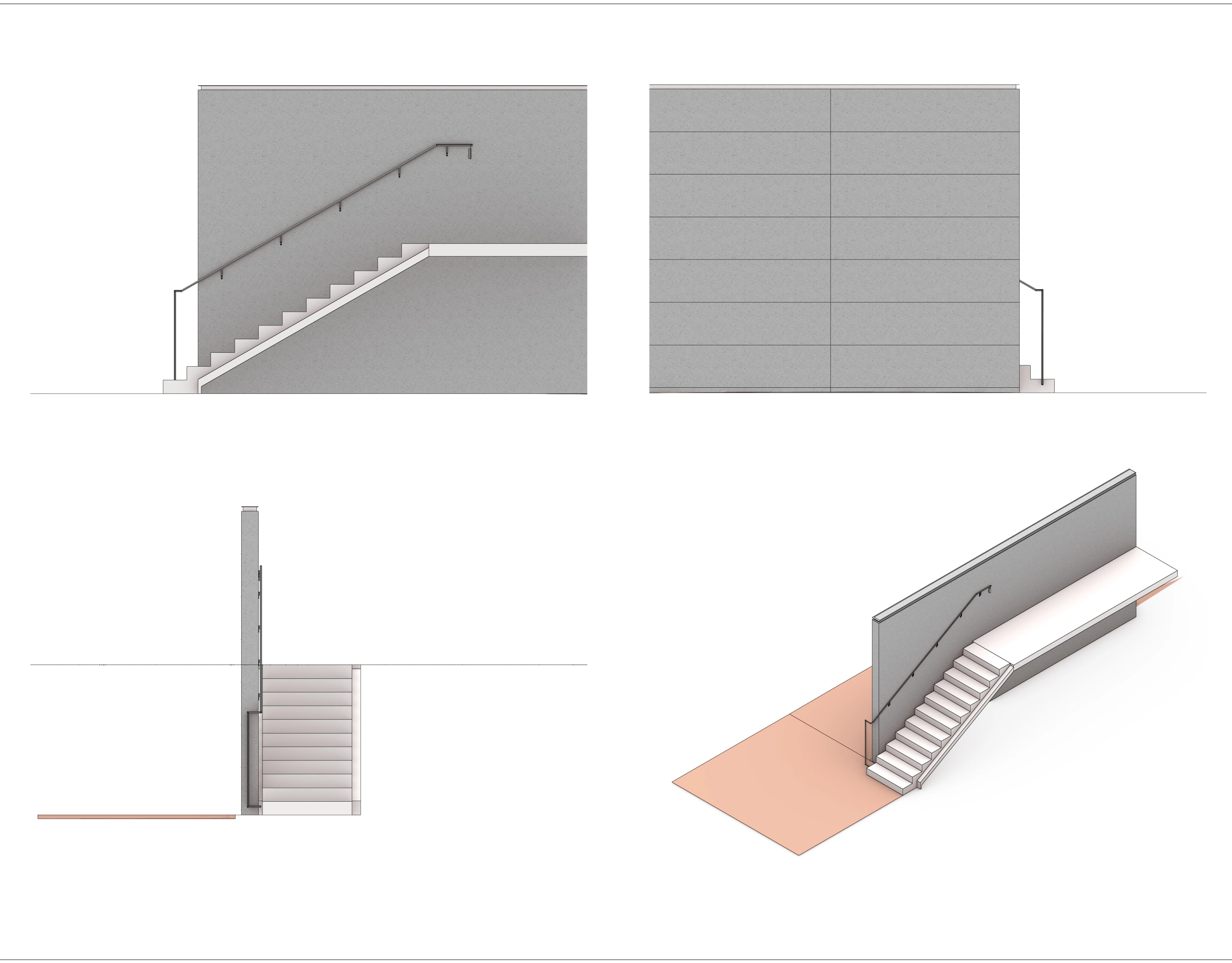

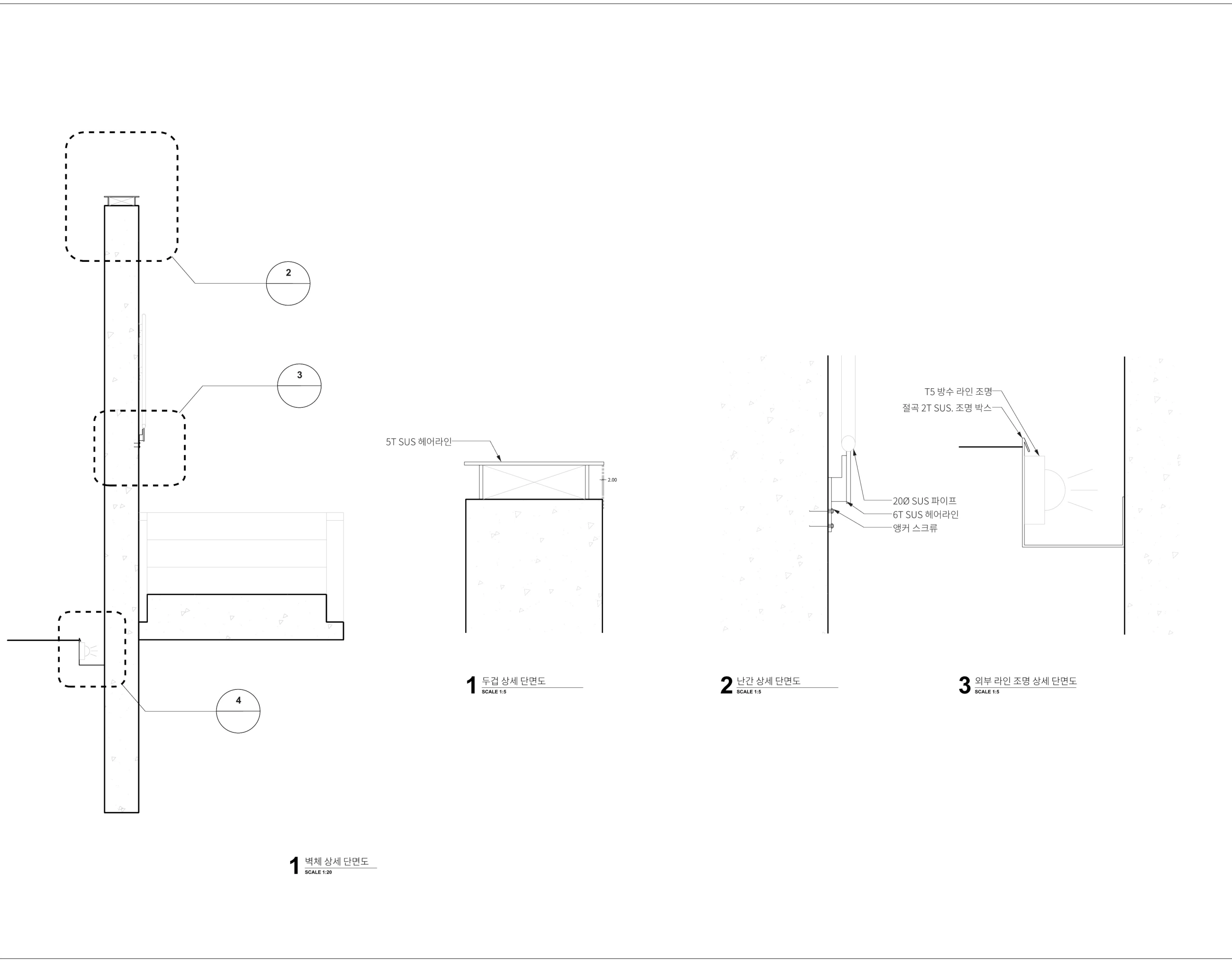

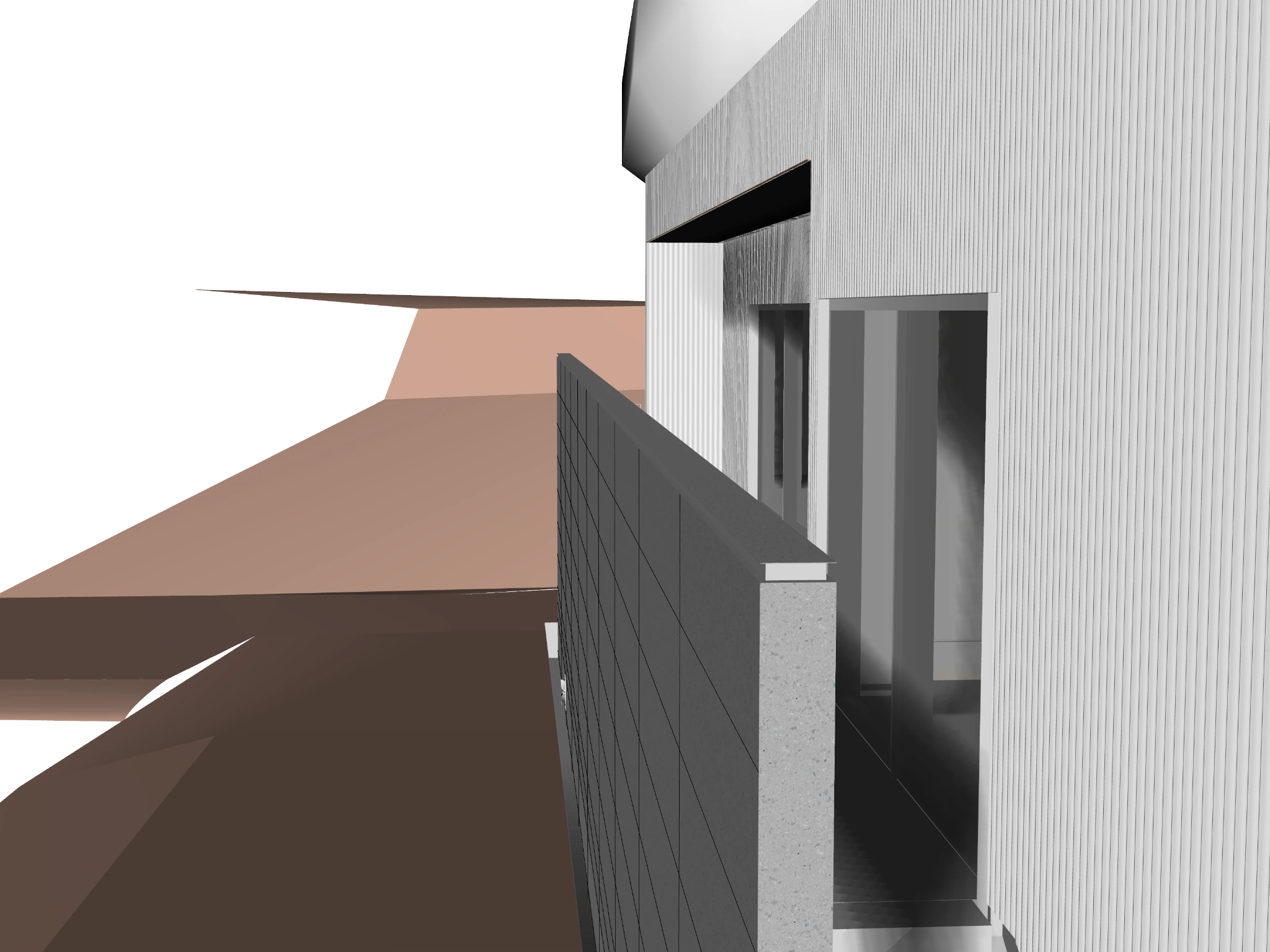

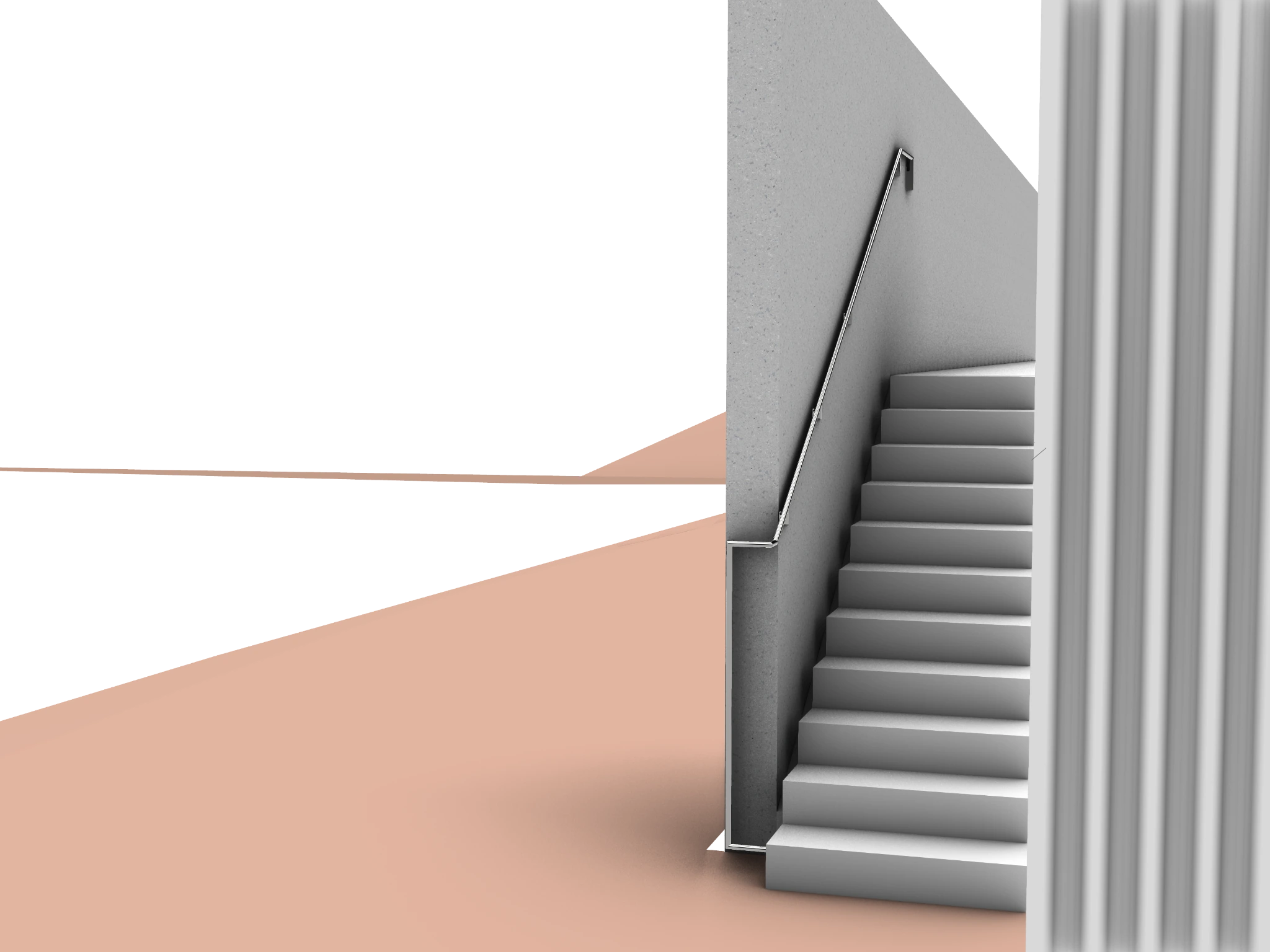

외부 계단, 벽면 손잡이와 난간을 모델 및 상세도로 검토했다. 건물과 대지 사이의 높이차를 연결하는 위치에서 단부, 지지와 접합 관계를 정리했다.

아동 이용이 포함된 시설의 사용 조건을 고려해 접근 요소를 구체화하는 작업이며, 수록 자료는 설계·시공 과정의 기록이다.

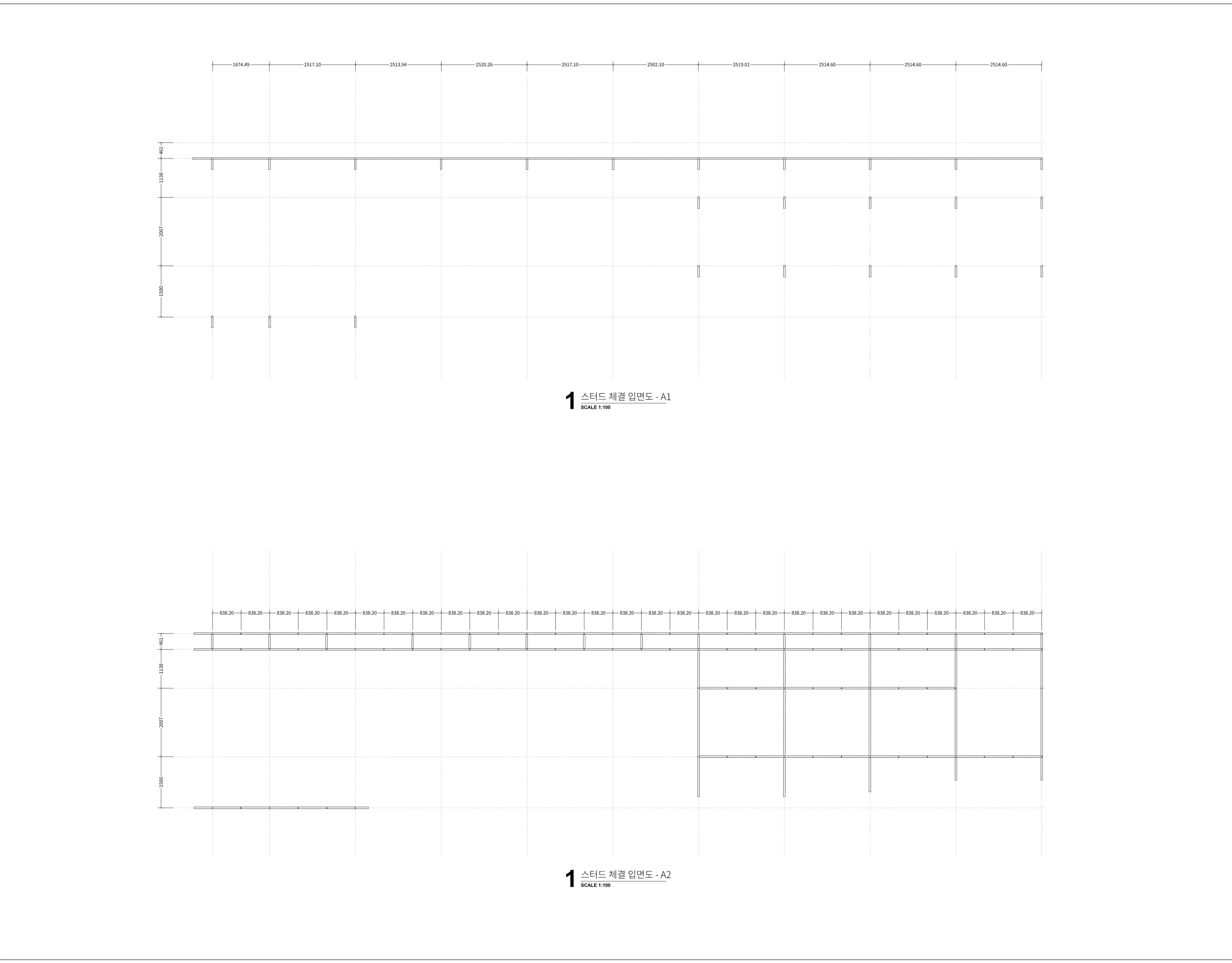

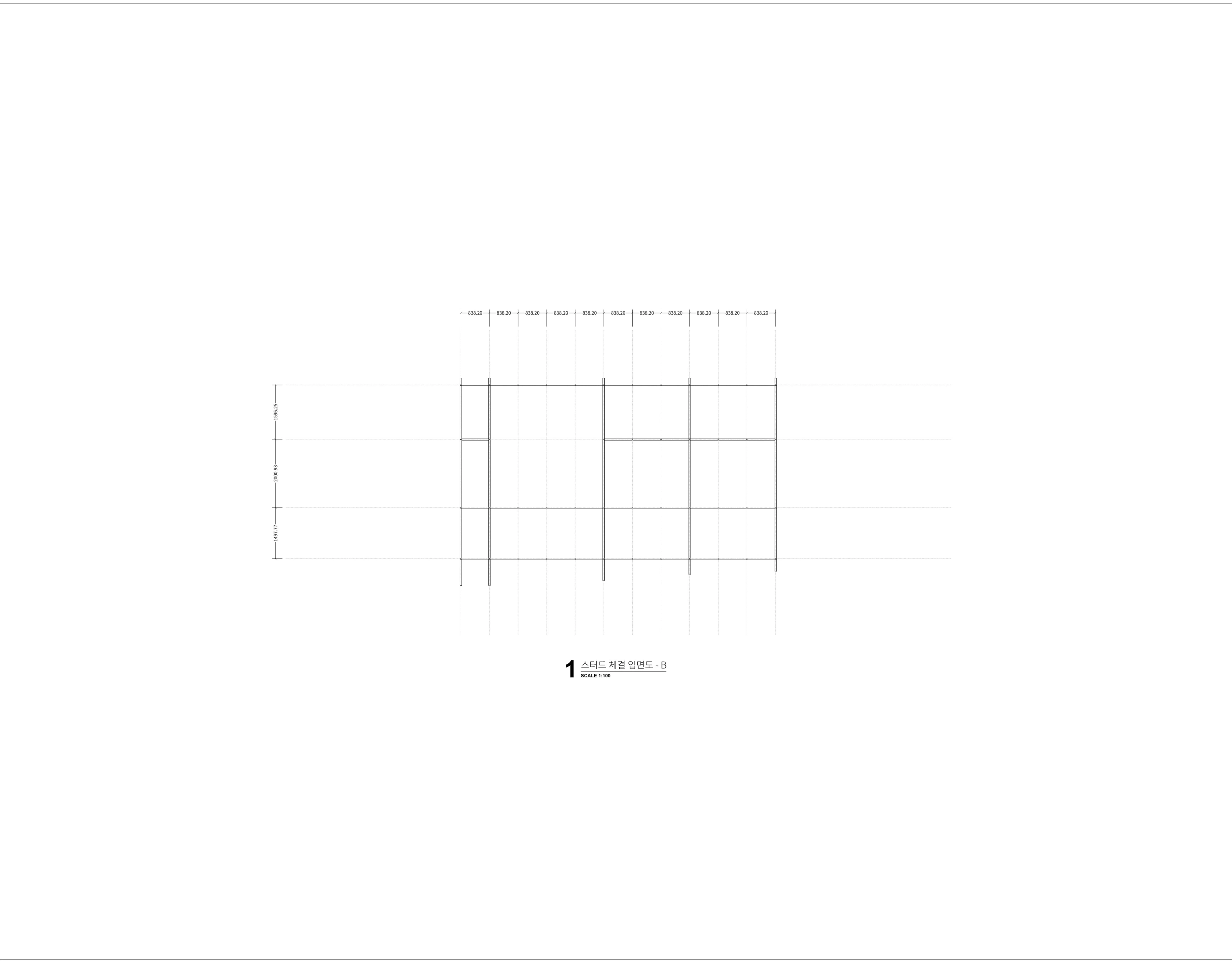

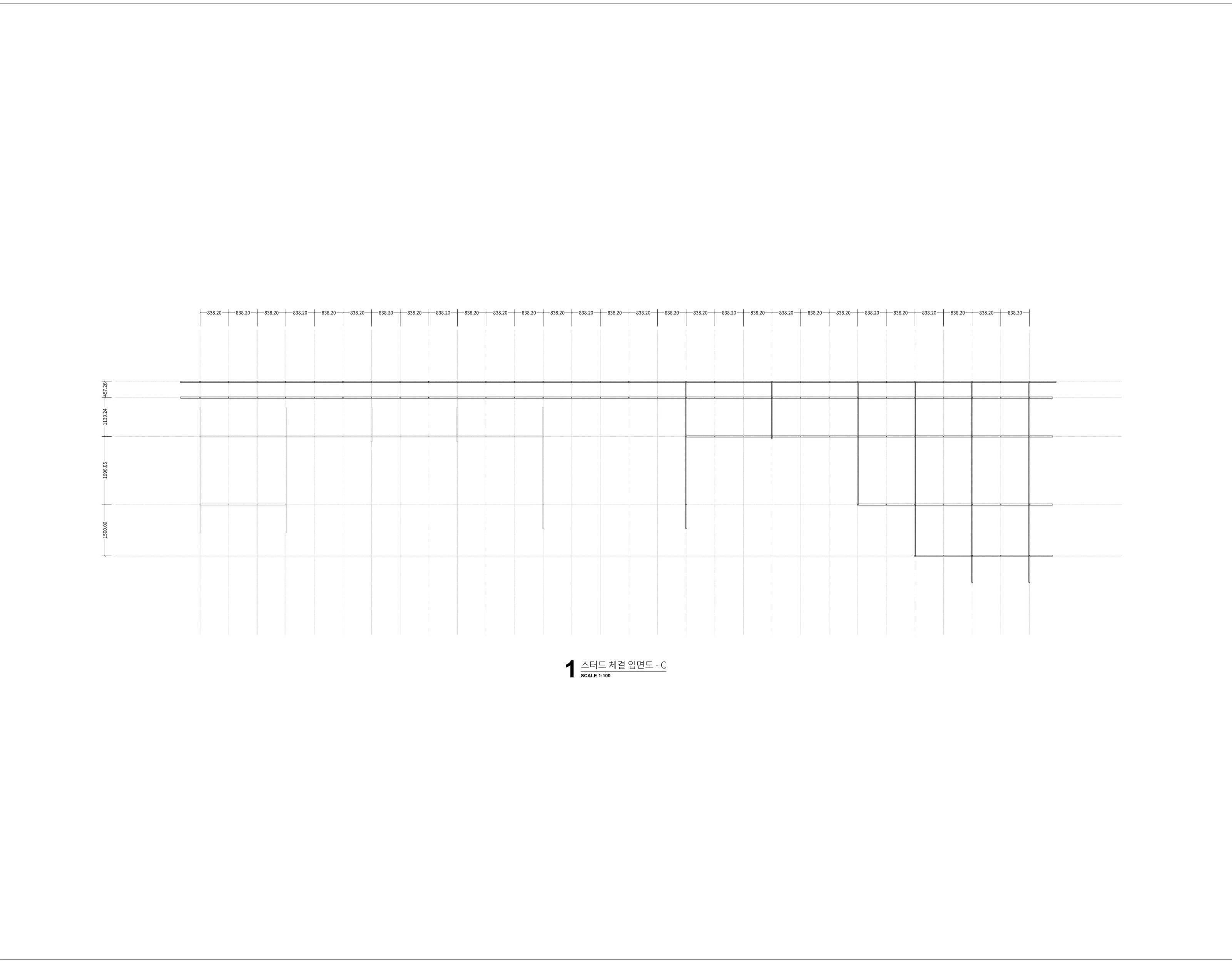

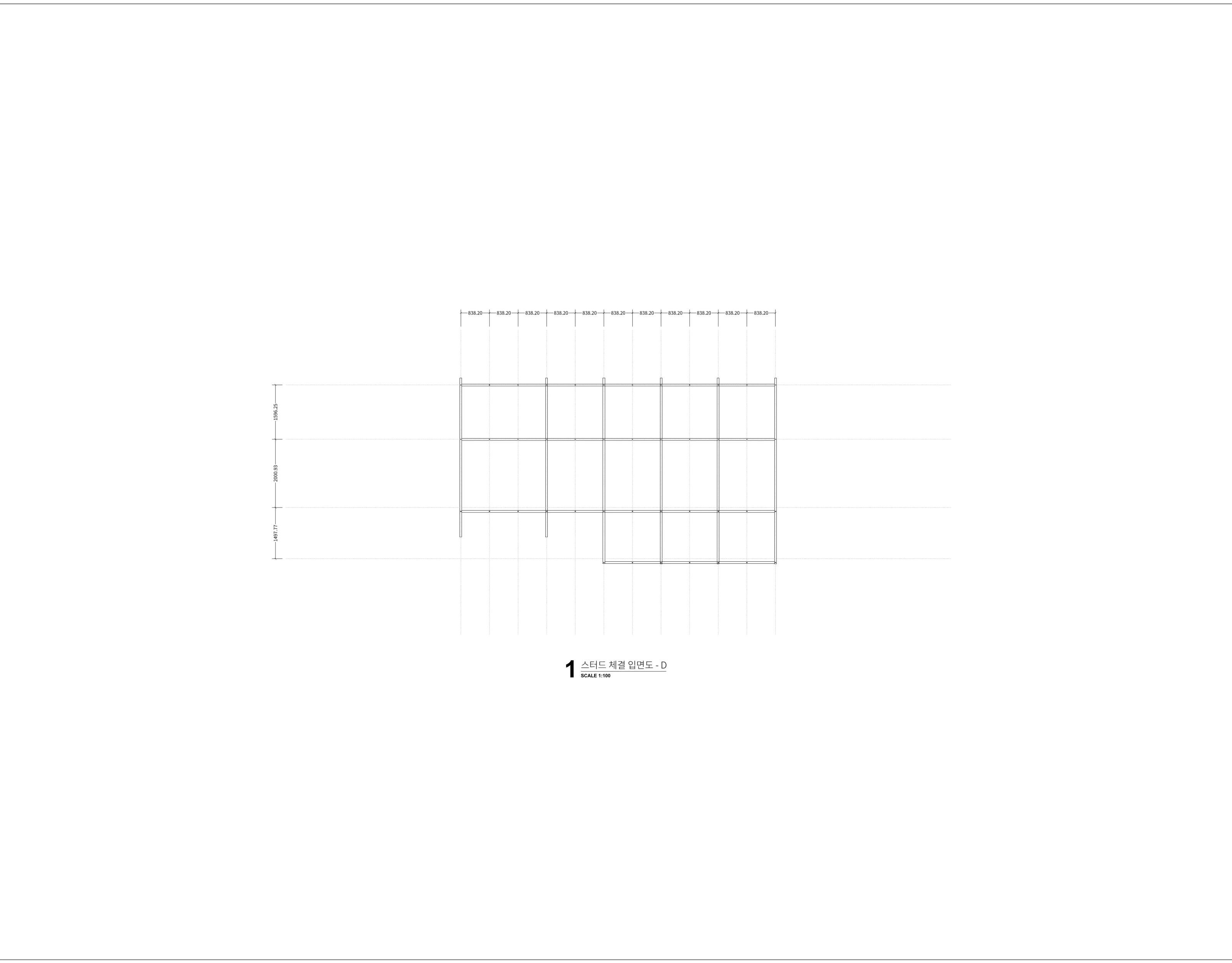

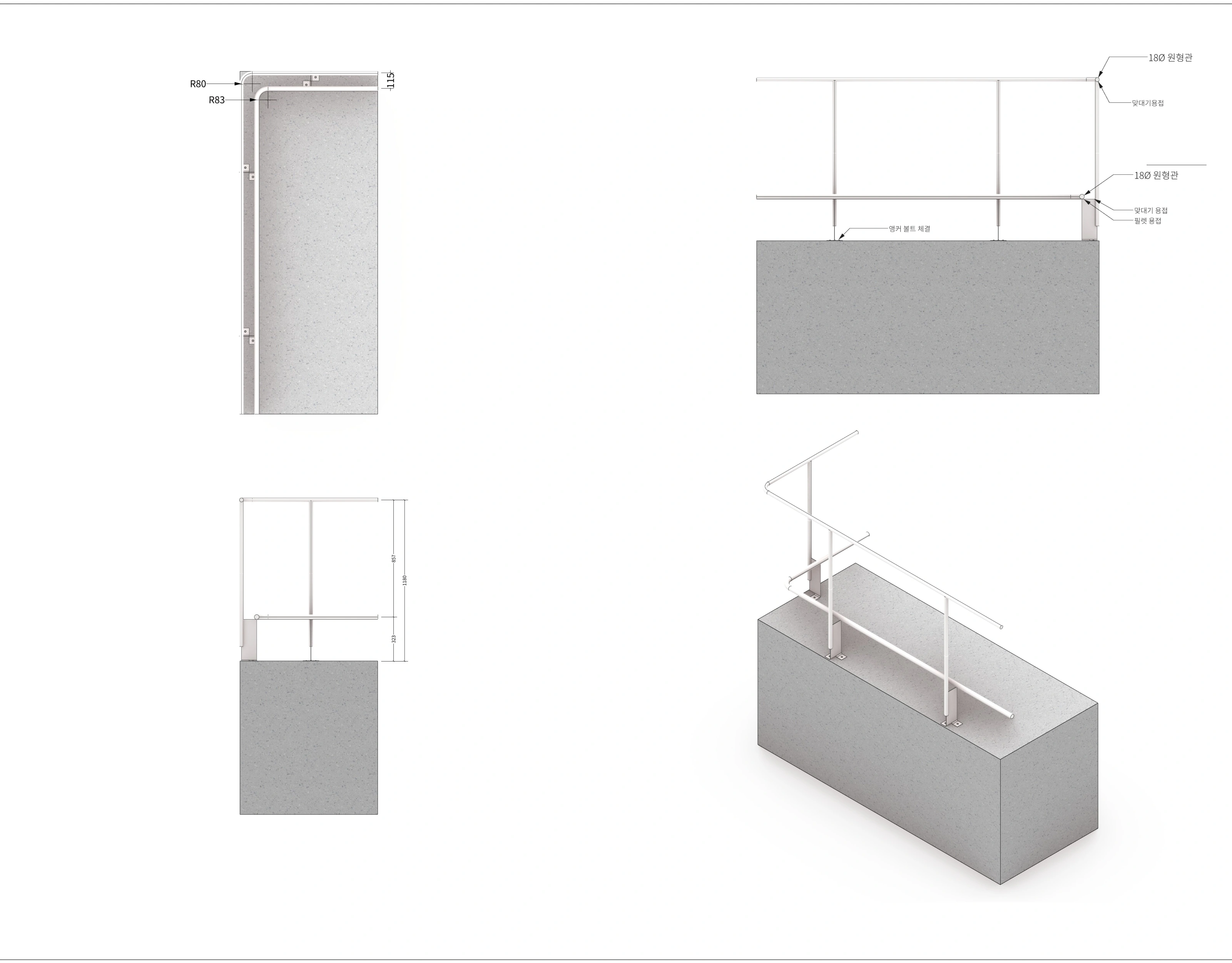

난간의 단면과 지지부를 상세로 정리하고, 구간별 길이와 부재 배치를 입면도로 작성했다. 입면 4장과 접합 상세를 함께 제시해 제작 치수와 현장 연결 관계를 구분했다.

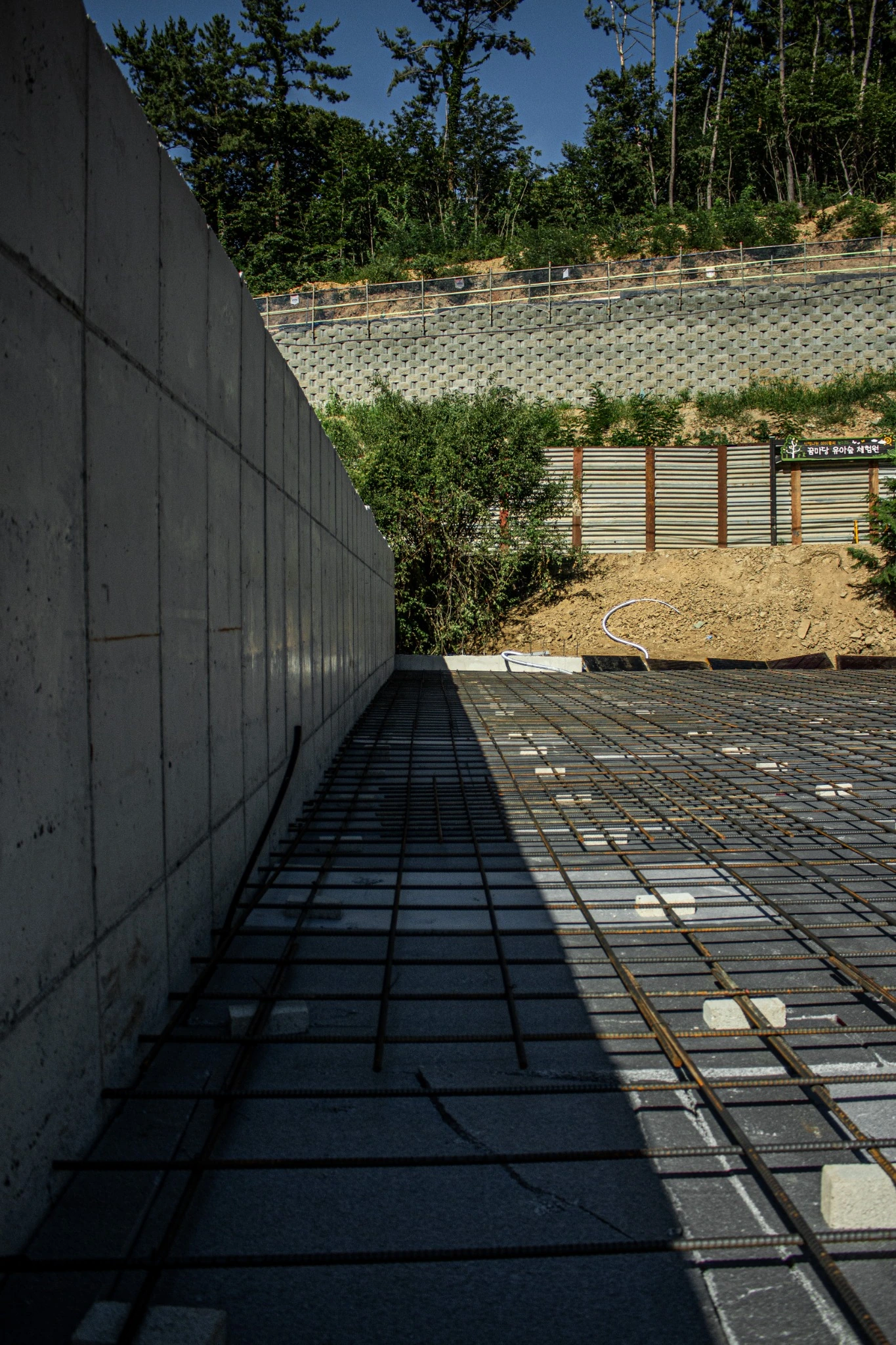

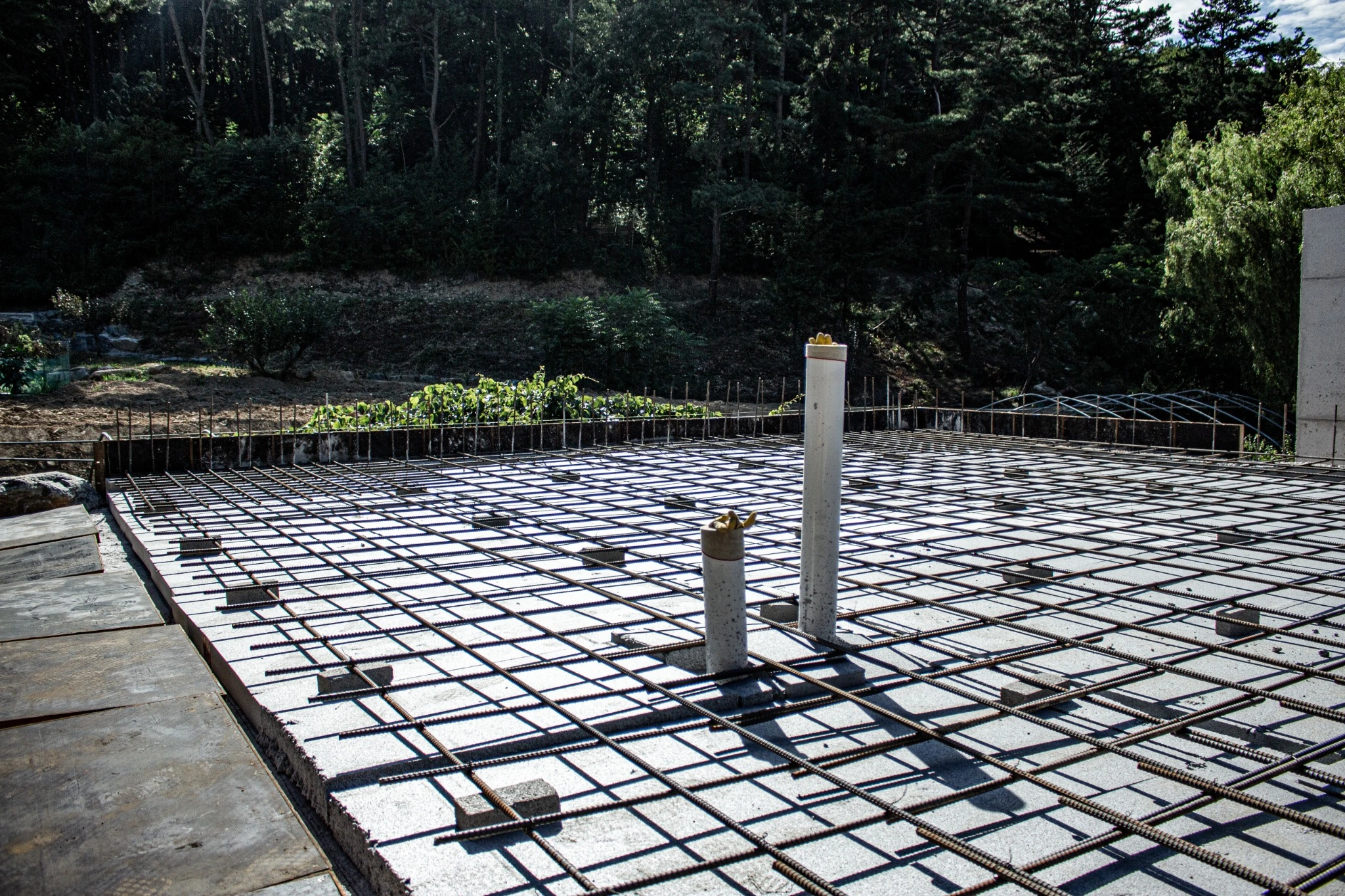

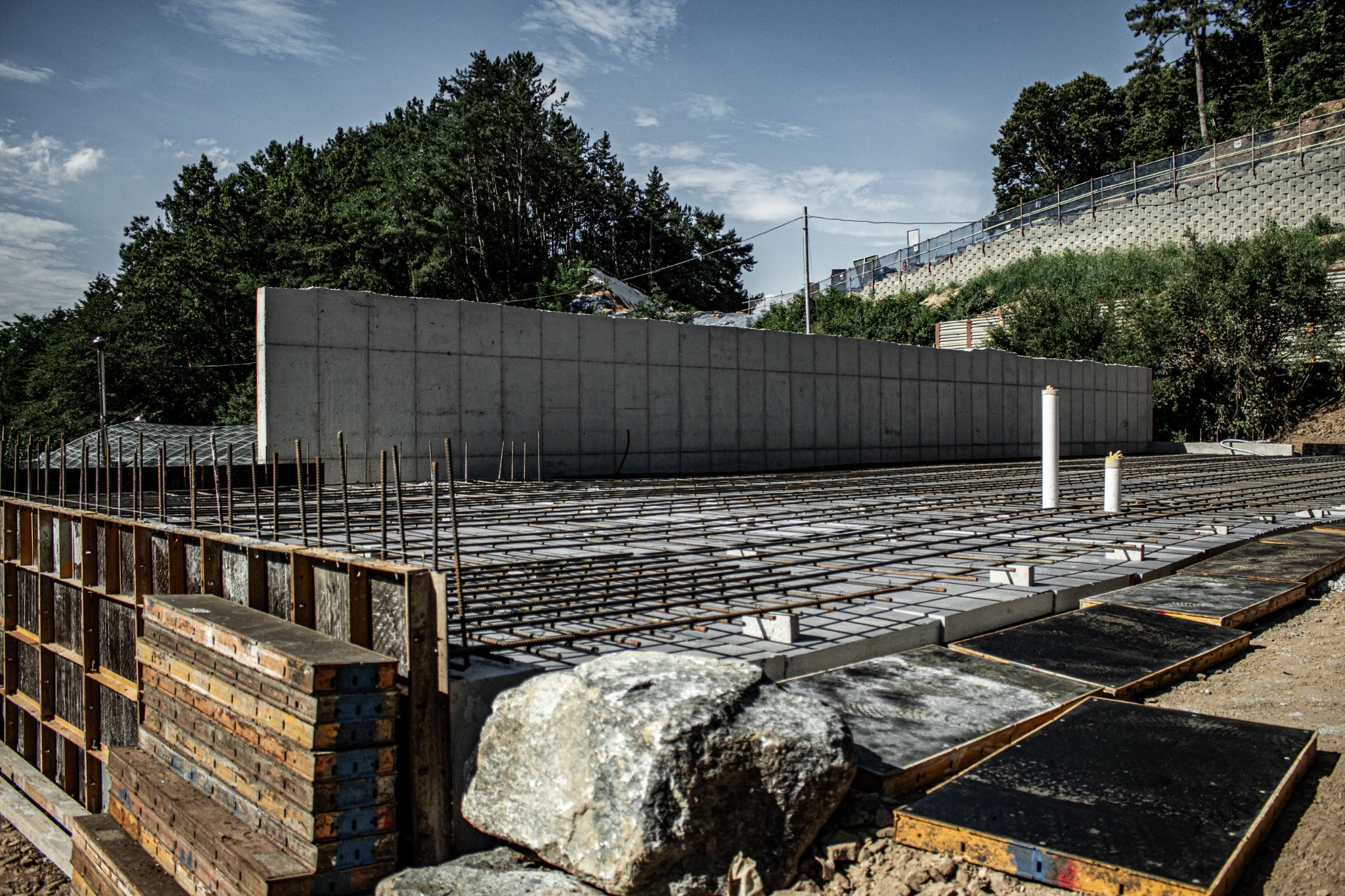

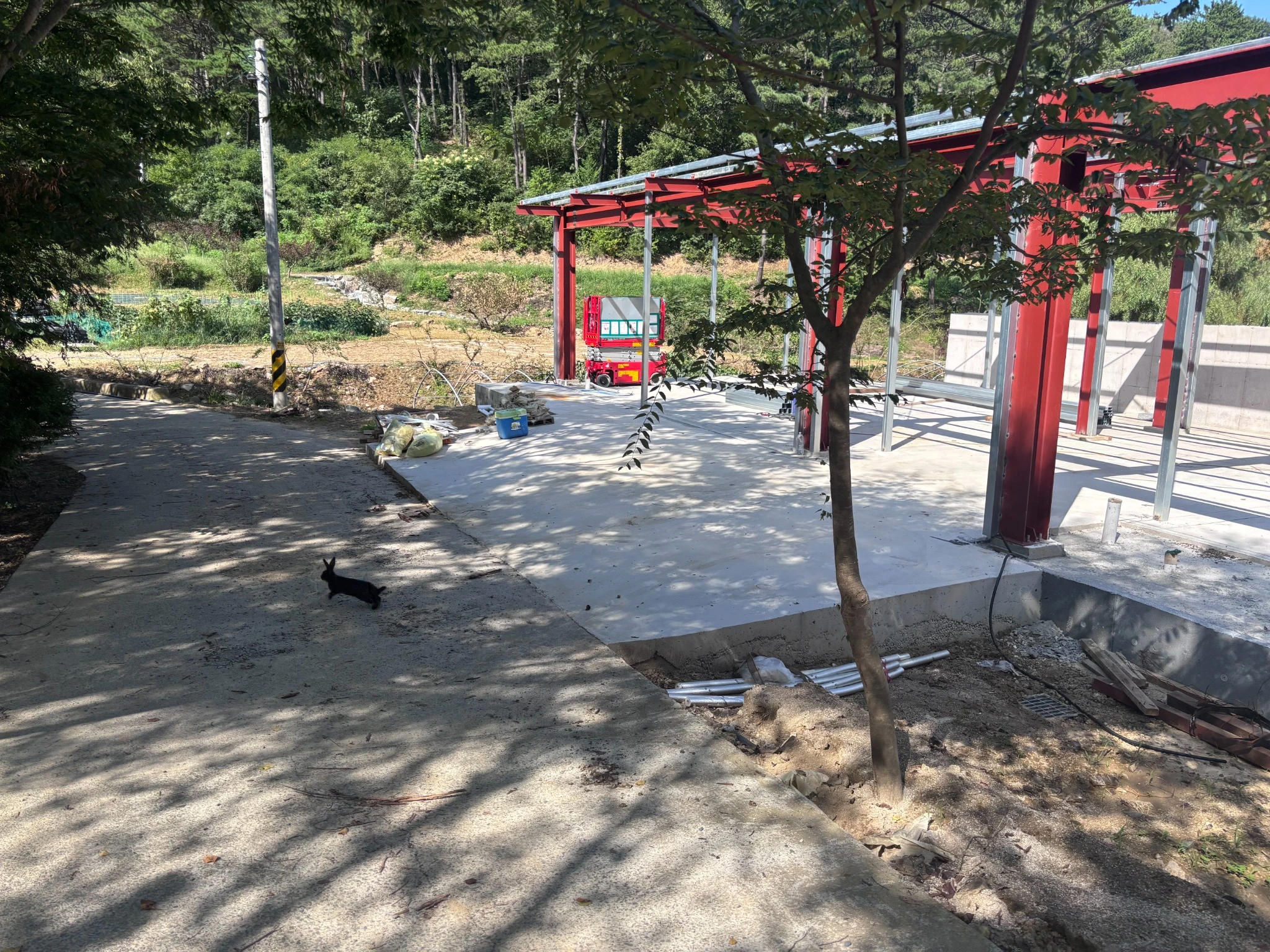

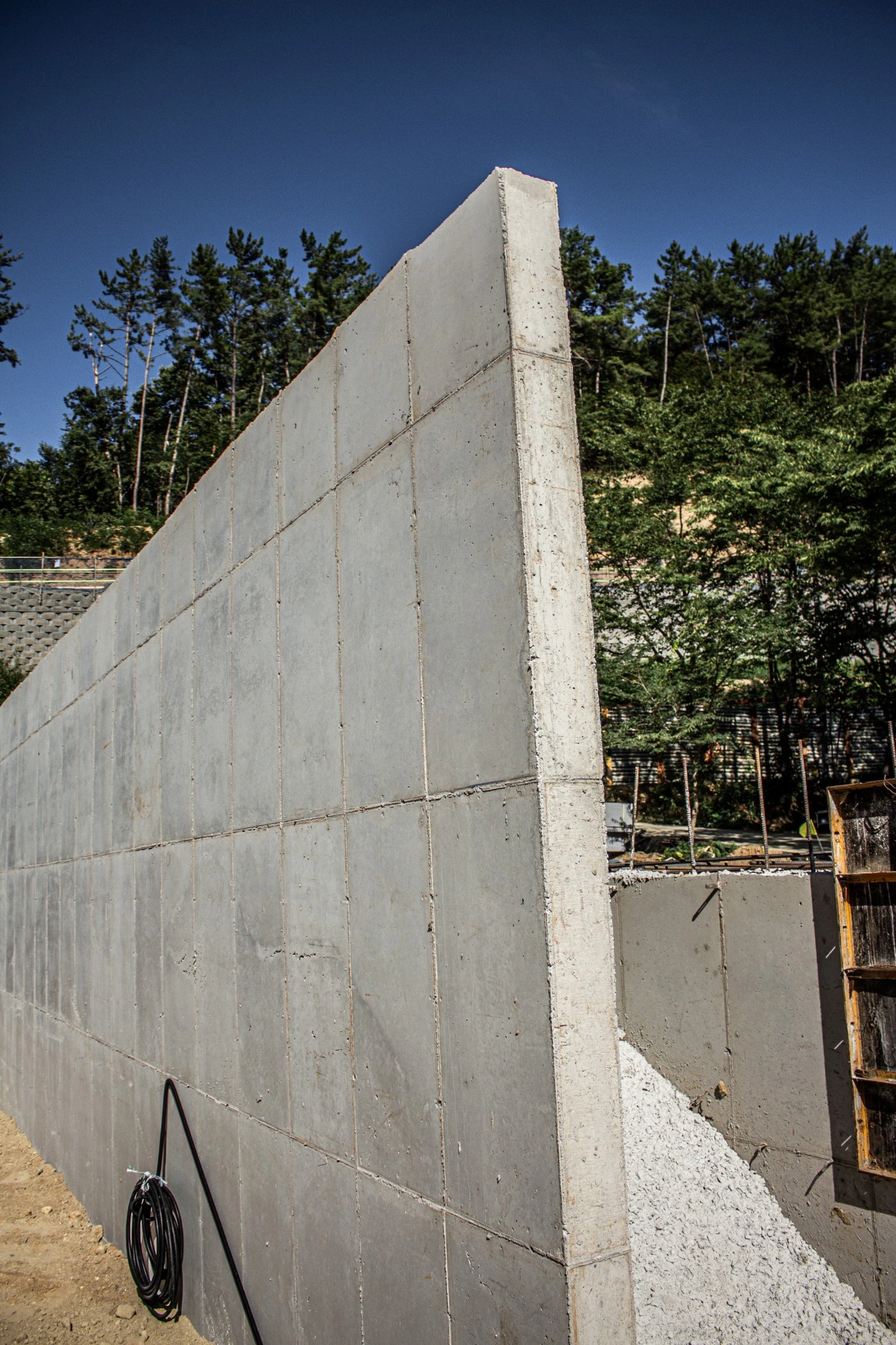

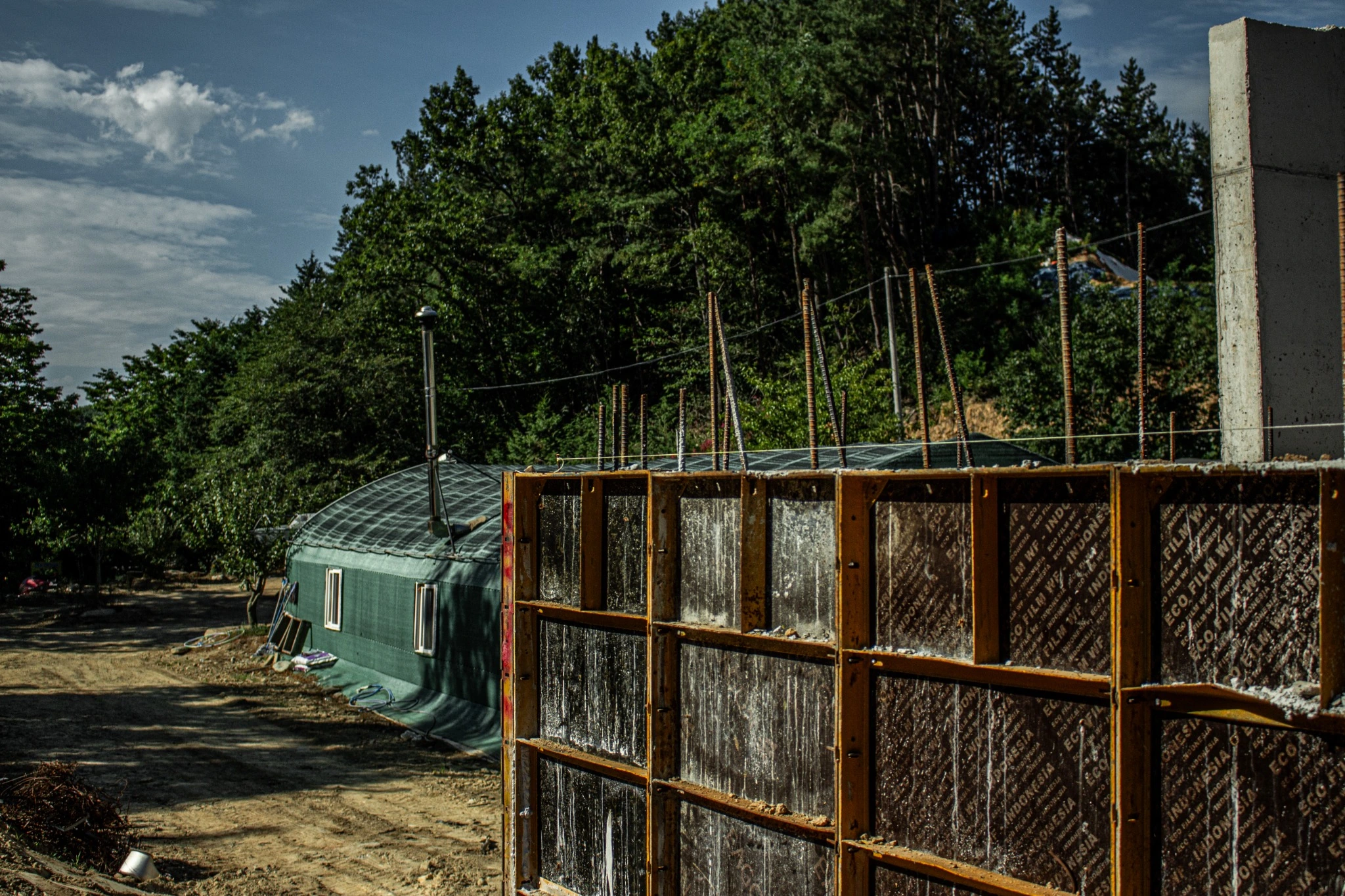

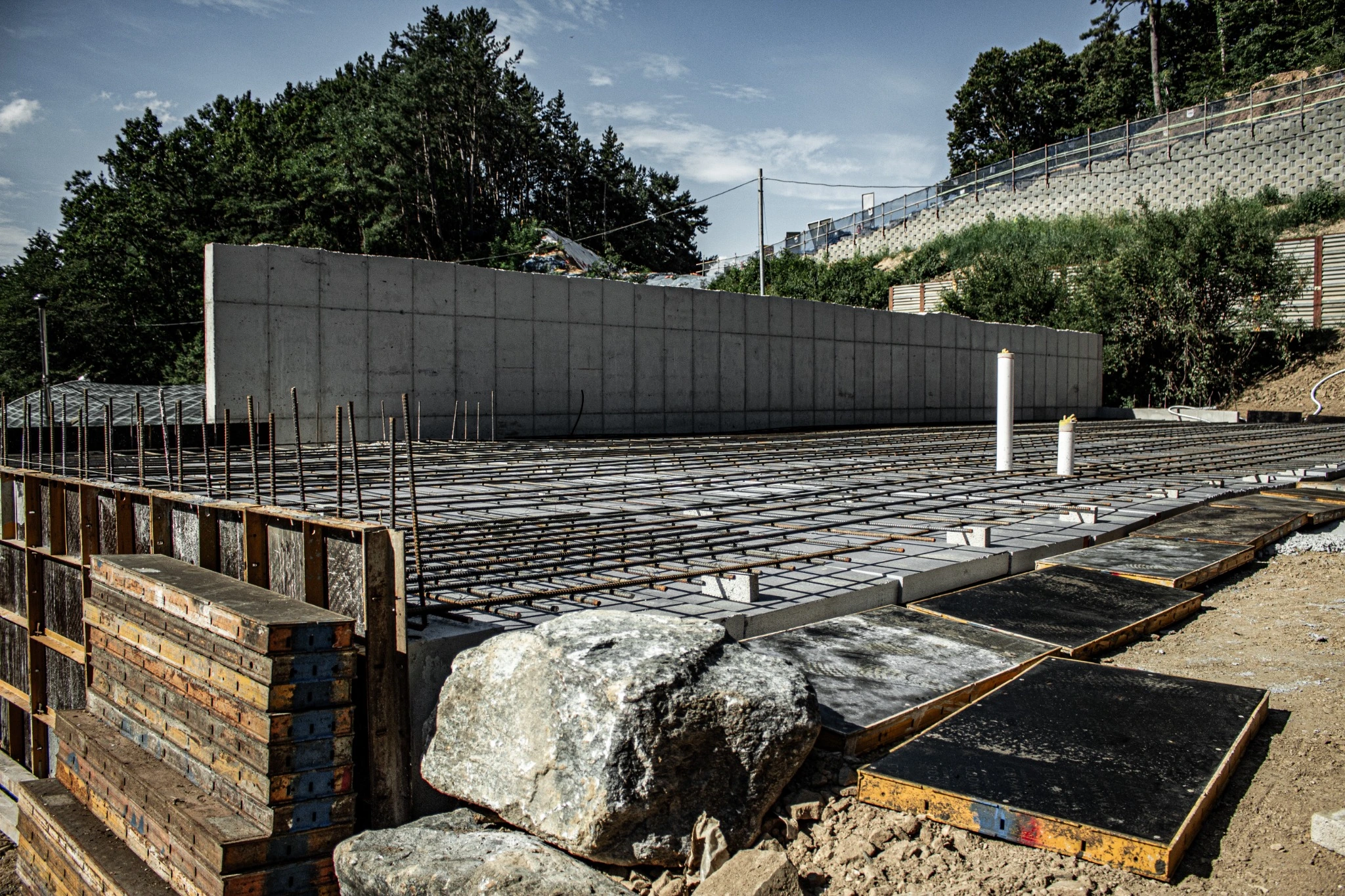

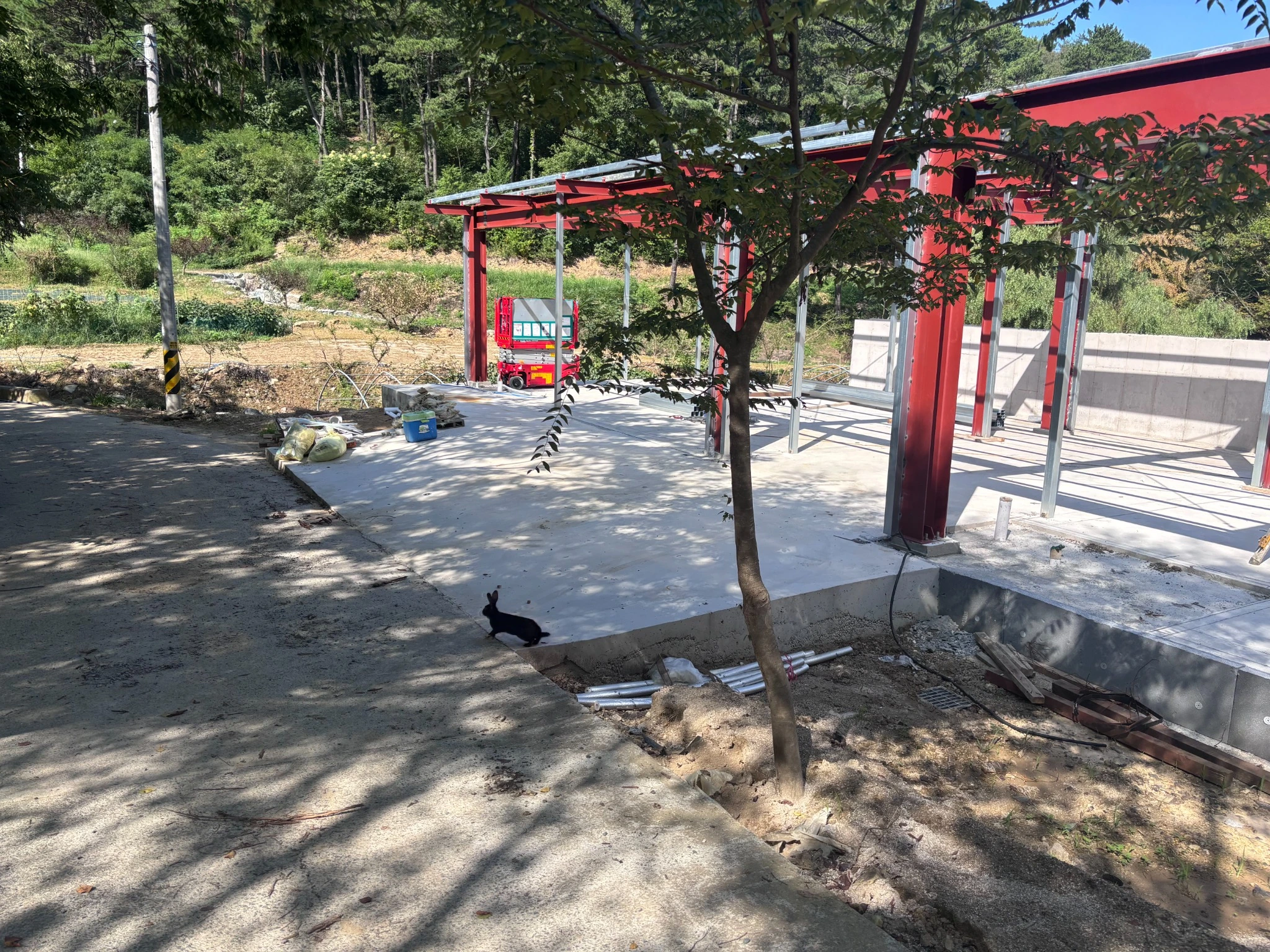

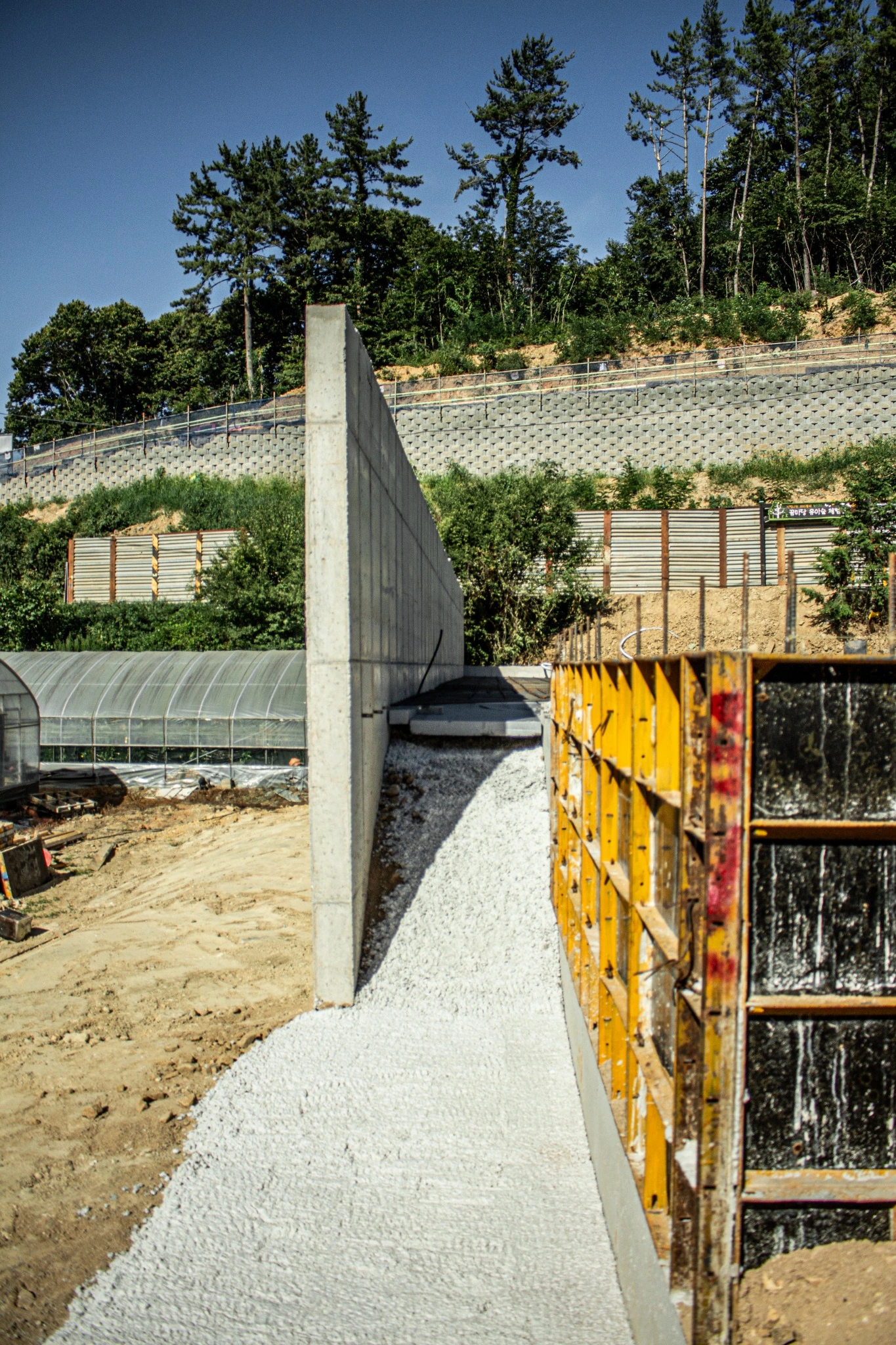

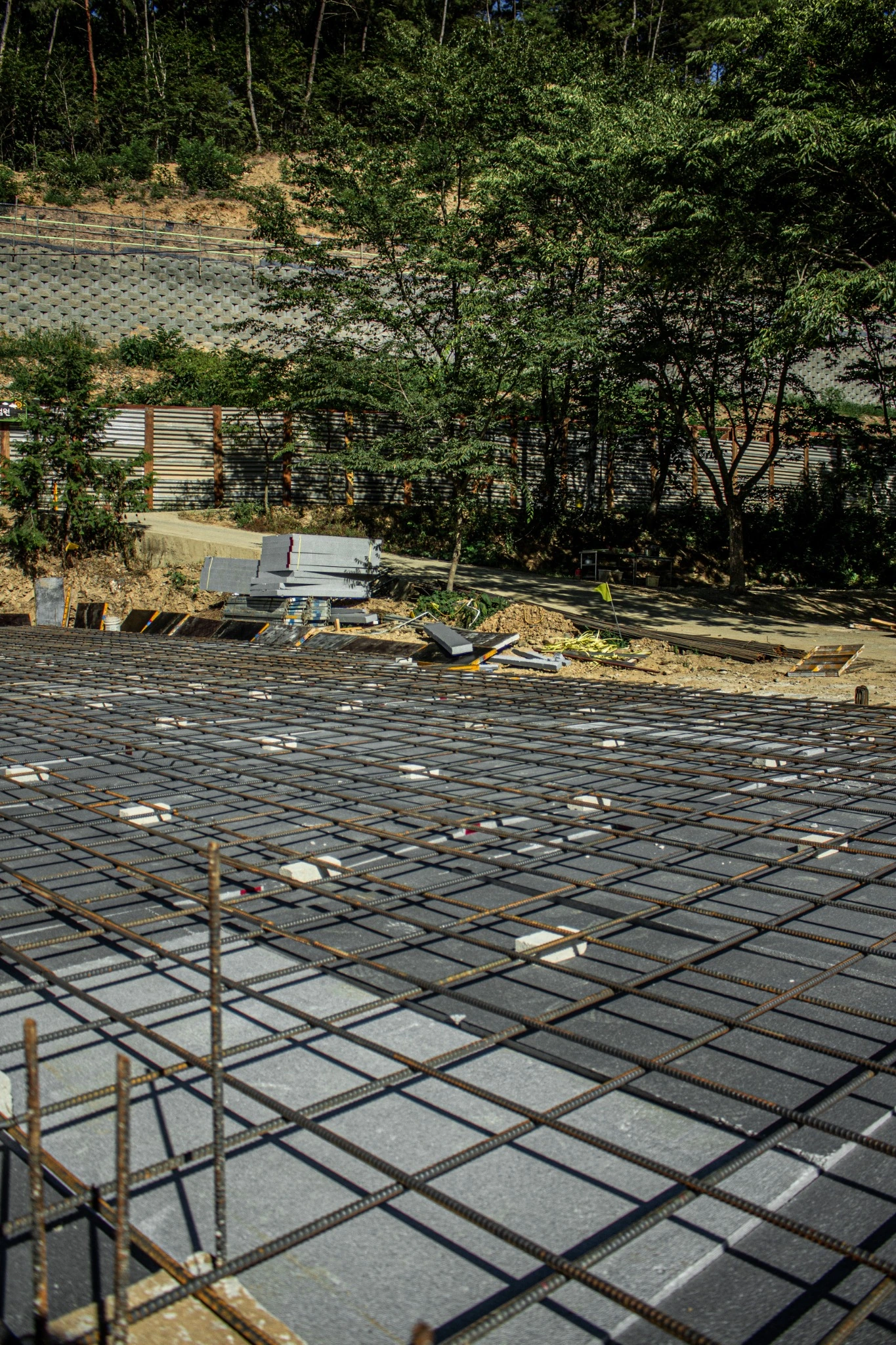

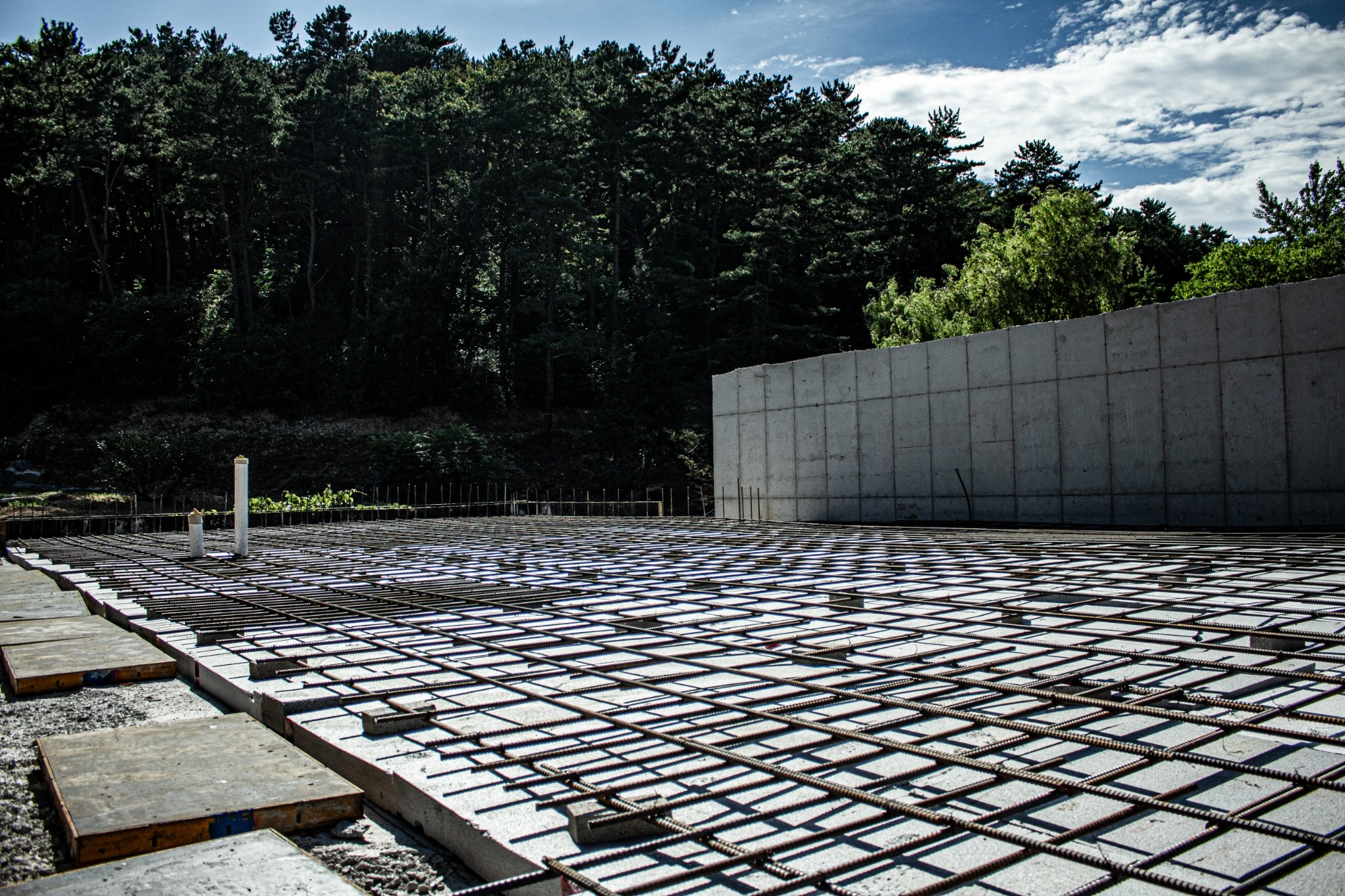

현재 공사가 진행 중이다. 사진에는 콘크리트 벽체, 거푸집, 바닥 배근과 설비 관통부, 철골 설치 단계가 기록되어 있다. 실시설계의 접합과 부재 구성이 현장에서 구현되는 과정을 확인하는 자료다.

완공 사진과 구분해 공정별 상태를 제시했다. 인허가 및 선행 구조 계획의 작성과 직접 수행한 실시설계·시공 단계의 역할을 구분한다.
